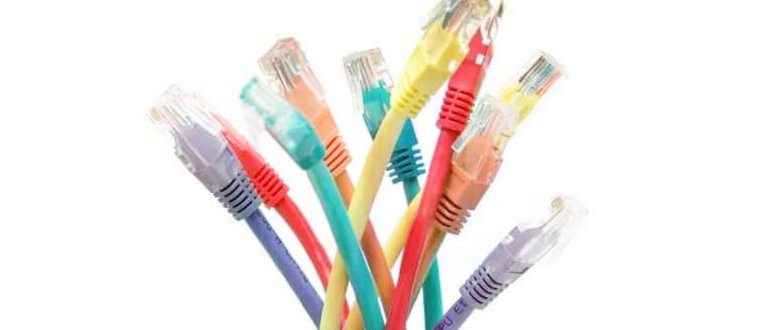

Как выбрать лучший кабель витой пары для подключения к интернету

В современном мире интернет является неотъемлемой частью нашей жизни. При подключении к интернету в домашних условиях одним из самых важных компонентов является кабель витой пары. Кабель витой пары используется для передачи данных между сетевыми устройствами в домашней сети.

Как выбрать правильный кабель витой пары для подключения вашего домашнего интернета? Во-первых, необходимо определиться с категорией кабеля. Существует несколько категорий кабелей витой пары, таких как Cat5, Cat5e, Cat6 и Cat7. Каждая категория имеет свои особенности и определенную пропускную способность.

Во-вторых, обратите внимание на длину кабеля. Если вы планируете прокладывать кабель витой пары по дому, убедитесь, что его длина будет достаточной. Слишком длинный кабель может влиять на качество и скорость интернет-соединения.

Не забудьте также проверить качество и надежность выбранного кабеля. Хороший кабель витой пары должен иметь защитное покрытие из металла, чтобы минимизировать влияние внешних электромагнитных помех. Кроме того, кабель должен иметь надежные коннекторы для подключения к сетевым устройствам.

Подбор кабеля витой пары в зависимости от скорости интернета

Кабель витой пары — важный компонент для подключения к интернету в домашних условиях. Выбор правильного кабеля может существенно влиять на стабильность и скорость подключения.

Как выбрать подходящую витую пару для подключения к интернету дома? Этот выбор зависит от скорости вашего интернет-подключения. Витые пары кабелей классифицируются по способности передавать данные на определенные скорости.

1. Категория 5e (Cat5e)

• Скорость: до 1000 Мбит/с
• Дистанция: до 100 метров

Кабель Cat5e — это базовый кабель витой пары, предназначенный для стандартных подключений к интернету дома. Он обеспечивает достаточную скорость для большинства домашних пользователей.

2. Категория 6 (Cat6)

• Скорость: до 10 Гбит/с
• Дистанция: до 55 метров

Кабель Cat6 предназначен для более высоких скоростей интернета и может использоваться в домашних сетях с более требовательными пользователями. Он также подходит для использования с гигабитными маршрутизаторами и коммутаторами.

3. Категория 6a (Cat6a)

• Скорость: до 10 Гбит/с
• Дистанция: до 100 метров

Кабель Cat6a — это улучшенная версия Cat6 с улучшенной экранировкой и более низкими помехами. Он предназначен для использования в малых офисах и домашних сетях, где требуется более стабильное и надежное подключение.

4. Категория 7 (Cat7)

• Скорость: до 10 Гбит/с
• Дистанция: до 100 метров

Кабель Cat7 — это самый новый и продвинутый вариант кабеля витой пары для подключения к интернету дома. Он обеспечивает высокую производительность и защищенность от помех, что делает его идеальным выбором для профессиональных пользователей.

Подбор кабеля витой пары в зависимости от скорости интернета является важным шагом при подключении к интернету дома. Выбор правильного кабеля поможет вам получить максимальную скорость и стабильность подключения.

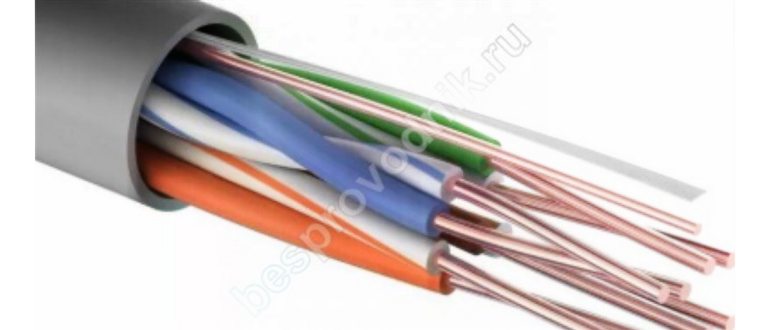

Влияние экранирования на качество соединения

При выборе кабеля витой пары для подключения к интернету в домашних условиях, одним из важных факторов, на который следует обратить внимание, является наличие экранирования. Экранирование кабеля витой пары оказывает влияние на качество соединения и может быть полезным в определенных ситуациях.

Как экранирование влияет на качество соединения?

Экранирование кабеля витой пары предназначено для защиты от внешних электромагнитных помех, которые могут возникать в окружающей среде. Такие помехи могут возникать от электрической проводки, электронных устройств, радио- и телевещательных станций и других источников. Наличие экранирования позволяет уменьшить вероятность возникновения помехи и повысить качество передачи данных.

Как правило, кабели витой пары могут иметь различные уровни экранирования. Существуют неэкранированные (Unshielded Twisted Pair, UTP) кабели и экранированные (Shielded Twisted Pair, STP) кабели. Уровень экранирования указывает на то, насколько эффективно кабель защищен от внешних помех.

Как выбрать кабель с правильным экранированием для подключения к интернету дома?

Большинству пользователей домашнего интернета достаточно использования неэкранированного кабеля витой пары (UTP). Такой кабель обеспечивает надежное соединение и хорошую скорость передачи данных.

Однако, в некоторых случаях, когда в окружающей среде присутствуют мощные источники помех (например, большое количество электрических устройств, работающих вблизи кабеля), может быть целесообразно использовать экранированный кабель витой пары (STP). Экранированный кабель предоставляет дополнительную защиту от помехи и может обеспечить более стабильное и качественное соединение.

При выборе кабеля с экранированием следует также обратить внимание на его категорию (например, Cat 5e, Cat 6, Cat 7). Категория кабеля указывает на его характеристики и поддерживаемую скорость передачи данных.

Выводы

Влияние экранирования на качество соединения зависит от конкретных условий использования и наличия источников помех. В большинстве случаев для домашнего использования достаточно неэкранированного кабеля витой пары, который обеспечивает надежное и качественное соединение. Однако, в некоторых ситуациях экранированный кабель может быть более предпочтителен, чтобы обеспечить дополнительную защиту от помех и повысить стабильность соединения.

Особенности выбора кабеля витой пары для домашней сети

Подключение к интернету в домашней сети требует использования специального кабеля. Один из наиболее распространенных вариантов – это кабель витой пары.

Кабель витой пары состоит из нескольких жил, скрученных вместе в пару. Такая конструкция позволяет уменьшить помехи и потери сигнала. Но как выбрать подходящий кабель витой пары для домашней сети?

1. Используйте категорию 5/5e или выше

Для обеспечения высокой скорости передачи данных по сети интернета, рекомендуется выбирать категорию 5/5e или выше. Категория 5e поддерживает передачу данных со скоростью до 1000 Мбит/с, а категория 6/6a позволяет достичь скорости до 10 Гбит/с.

2. Учитывайте длину кабеля

При выборе кабеля витой пары для домашней сети обратите внимание на его длину. Длинный кабель может вызвать деградацию сигнала и ухудшить качество интернет-подключения. Если необходимо проложить кабель на большое расстояние, рекомендуется использовать кабель с более высокой категорией для компенсации потери сигнала.

3. Учтите особенности прокладки кабеля

Перед прокладкой кабеля витой пары для домашней сети необходимо учесть его особенности. Кабель должен быть защищен от механических повреждений и электромагнитных помех. Для этого можно использовать специальные гофротрубы или кабельные каналы. Также важно правильно прокладывать кабель, избегая его перекручивания или изломов, чтобы избежать потери сигнала.

4. Уделяйте внимание экранированию

Выбирая кабель витой пары для домашней сети, обратите внимание на наличие экранирования. Экранированный кабель обеспечивает более надежную защиту от внешних помех, таких как электромагнитные излучения. Однако, экранированные кабели могут быть более дорогими и сложнее в использовании.

5. Проверьте соответствие стандартам

Перед покупкой кабеля витой пары для домашней сети, проверьте его соответствие международным стандартам, таким как ANSI/TIA-568-C и ISO/IEC 11801. Это гарантирует, что кабель будет соответствовать требованиям для передачи данных по сети интернета.

6. Подбирайте необходимую длину кабеля

Когда покупаете кабель витой пары для домашней сети, учитывайте длину, на которую необходимо подключить устройства. Не рекомендуется избыточное количество кабеля, поскольку это может привести к проблемам с обслуживанием и увеличению затрат. В то же время, недостаточная длина кабеля может привести к неудовлетворительной производительности вашей домашней сети.

7. Обратите внимание на качество кабеля

При выборе кабеля витой пары для домашней сети, обратите внимание на его качество. Проверьте репутацию производителя, информацию о сертификации и отзывы других пользователей. Качественный кабель обеспечивает более надежную и стабильную работу вашей домашней сети.

Выбор подходящего кабеля витой пары для домашней сети является ключевым фактором для обеспечения стабильного и высокоскоростного интернет-подключения в вашем доме. Учитывайте вышеуказанные особенности и рекомендации при выборе кабеля, чтобы сделать правильный выбор.

Сравнение стандартных типов кабеля витой пары

Витая пара — это кабель, состоящий из двух проводников, скрученных вместе. Он используется для передачи данных в сети Ethernet и является одним из наиболее распространенных типов кабеля для подключения к интернету.

Когда дело доходит до выбора кабеля витой пары для дома или офиса, есть несколько стандартных типов, которые следует рассмотреть:

1. Кабель Cat5e

Кабель Cat5e — это один из самых распространенных типов кабеля витой пары. Он имеет пропускную способность до 1000 Мбит/с и подходит для большинства домашних сетей.

2. Кабель Cat6

Кабель Cat6 — это более продвинутый и современный тип кабеля витой пары. Он имеет пропускную способность до 10 Гбит/с и обеспечивает более стабильную и быструю передачу данных.

3. Кабель Cat6a

Кабель Cat6a — это армированный и экранированный вариант кабеля Cat6. Он обеспечивает более низкие уровни помех и имеет пропускную способность до 10 Гбит/с на длинные расстояния.

4. Кабель Cat7

Кабель Cat7 — это самый продвинутый и защищенный тип кабеля витой пары. Он обеспечивает пропускную способность до 10 Гбит/с и имеет более низкие уровни помех. Также он способен передавать данные на более длинные расстояния.

При выборе кабеля витой пары для подключения к интернету важно учитывать нужды вашей сети, требуемую пропускную способность, а также факторы окружающей среды. Рекомендуется обратиться к специалисту или проконсультироваться с производителем перед покупкой.

Обсуждение популярных проблем и неисправностей сотовых телефонов

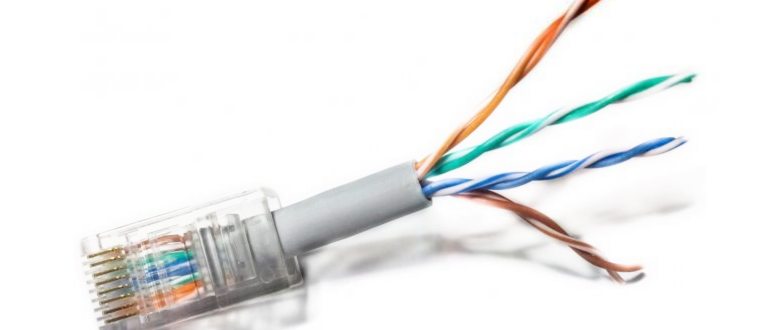

Категории витой пары

1. CAT1 характеризуется частотой пропускания до 10000 Гц, такой кабель ранее называли «лапшой». В настоящее время используется разве что для прокладки телефонного кабеля в квартиру от установленного на лестничной площадке щитка.
2. CAT2 имеет полосу частот до 1 МГц, что для чётырёхжильного кабеля соответствует скорости 4 Мб/сек. Используется такой провод для соединения телефона с квартирной коробкой.
3. CAT3 – работает на частоте 16 МГц (10 Мб/сек на большие расстояния, 100 Мб/сек до 100 метров).
4. CAT4 – 20-мегагерцовый кабель, практически не используется.
5. CAT5 способен работать на частотах порядка 100–125 МГц (100 Мб/сек для двух пар, 1000 Мб/сек для четырёх пар). В настоящее время самая распространённая категория для компьютерной витой пары.
6. CAT6 имеет полосу рабочих частот порядка 250 МГц (1 Гб/сек), у разновидности CAT6a рабочая частота составляет 500 МГц, что соответствует скорости 10 Гб/сек.
7. CAT7 – кабель, способный работать на частоте до 700 МГц, на сегодня заявлен и утверждён только стандартом ISO

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять номера контактов , это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому. Цветовое расположение жил в схеме 568A:

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Вопрос, как между собой соединить витую пару через переходник, возникает, когда максимальной длины недостаточно. В таких ситуациях чаще всего используют коннектор RJ-45 (8P8C), который содержит два разъёма RJ-45.

Типы оболочек

• PVC. Пластик. Для использования внутри помещений.
• PE. Полиэтилен. Для внешней прокладки.
• PP. Полипропилен. Для внешней прокладки и высоких температур до +140 °C.
• FR. Огнестойкая оболочка. Выдерживает открытый огонь в течение 30, 60, 180 минут.
• LS. Low Smoke. Выделяет мало дыма при горении.
• ZH. Zero Halogen. Не выделяет токсичные газы при горении.
• B. Бронированная оболочка.
• C. Cord. Трос. Используется при натяжении кабеля между строений или при прокладке по столбам.

Подбирая ВП в первую очередь надо обратить внимание на назначение (прокладка телефонной линии или локальной сети), а также на необходимую скорость передачи данных и необходимую длину. Эти три фактора влияют на выбор категории.

Какой кабель выбрать для подключения интернета в квартире?

1. CAT1 характеризуется частотой пропускания до 10000 Гц, такой кабель ранее называли «лапшой». В настоящее время используется разве что для прокладки телефонного кабеля в квартиру от установленного на лестничной площадке щитка.
2. CAT2 имеет полосу частот до 1 МГц, что для чётырёхжильного кабеля соответствует скорости 4 Мб/сек. Используется такой провод для соединения телефона с квартирной коробкой.
3. CAT3 – работает на частоте 16 МГц (10 Мб/сек на большие расстояния, 100 Мб/сек до 100 метров).
4. CAT4 – 20-мегагерцовый кабель, практически не используется.
5. CAT5 способен работать на частотах порядка 100–125 МГц (100 Мб/сек для двух пар, 1000 Мб/сек для четырёх пар). В настоящее время самая распространённая категория для компьютерной витой пары.
6. CAT6 имеет полосу рабочих частот порядка 250 МГц (1 Гб/сек), у разновидности CAT6a рабочая частота составляет 500 МГц, что соответствует скорости 10 Гб/сек.
7. CAT7 – кабель, способный работать на частоте до 700 МГц, на сегодня заявлен и утверждён только стандартом ISO

Маркировка витого кабеля

При покупке пользователь может увидеть на проводе полосу из букв и цифр — это маркировка. Как правило, производитель последовательно указывает:

• индивидуальный код производителя;
• марка;
• температура (максимальная) для эксплуатации (например, 75оС);
• кодировка, указывающая тип экранирования;
• число скруток (например, 2PR или 4PR);
• диаметр отдельного проводника (в AWG или миллиметрах);
• категория;
• сертификат соответствия;
• длина (в метрах или футах);
• дата изготовления (не обязательно).

Также не стоит забывать, что цвет провода указывает на рекомендуемые условия эксплуатации.

Сечение проводников

О типах

1. Ни SFTР, ни тем более FTP не снимают проблему мощных электромагнитных помех без добротного заземления обоих концов кабеля и сетевого оборудования. Даже наоборот: незаземлённый или плохо заземлённый экран и масса создают замкнутый контур, который собирает все окружающие помехи.
2. Ёмкость экрана объективно глушит передачу – потеря модуляции в экранированном проводнике наблюдается заметнее.
3. Механическое повреждение экрана, при изгибе обеспечивающее разрыв контакта, делает изделие беззащитным.
4. Подготовка и обслуживание экранированной продукции хлопотнее, нежели обычной.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Именно поэтому лучше всего также смотреть именно на категории проводов, а не на одну характеристику. Также нужно учитывать тип экранирования, от этого также будет зависеть категория и цена, которая будет только повышаться. Об этом я писал в первом статье – ссылку я оставил в самом начале.

Омедненный

Омедненные элементы отличаются небольшой скоростью проведения информации. Центральная часть выполнена из композитного сырья, внешний слой состоит из медных сплавов. Потери электрической энергии у провода небольшие, т.к. ток проходит по внешнему слою.

Производится несколько видов омедненных сетевых изделий, отличающихся материалами центральной части жилы:

Названием CCA обозначается продукция из алюминия с внешним слоем из сплавов меди. Изделия пластичные, качественные, простые в монтаже.

CCS — провод из стали с покрытием из меди. Кабель прочный, менее эластичный, чем аналоги из алюминия, не рекомендован для протяженных сетей, т.к. при скручивании в изделиях образуются надломы. Продукция не выдерживает процесс обжимки.
