Как правильно подключить кабель интернета к разъему: подробная инструкция

Подключение интернета — это первоочередная задача, которую необходимо выполнить при подключении домашней сети. Одним из ключевых элементов данного процесса является правильное подключение кабеля интернета к разъему. В этой статье мы расскажем вам, как правильно выполнить эту операцию, чтобы наслаждаться стабильным и быстрым интернетом.

В первую очередь, необходимо определиться с местом, где будет находится ваш маршрутизатор. Идеальным вариантом является разъем, расположенный непосредственно у вашего провайдера. Таким образом, сигнал будет передаваться непосредственно от провайдера к вашему устройству без дополнительных преград. Если этот вариант недоступен, лучше выбрать разъем, находящийся ближе всего к провайдеру для минимизации возможных помех.

Как только вы определились с положением маршрутизатора, необходимо убедиться в наличии кабеля интернета. Убедитесь, что кабель соответствует требованиям провайдера и имеет необходимую длину. Затем, подключите один конец кабеля к разъему на стене, который передает сигнал от провайдера. Вставьте коннектор кабеля прямо в разъем, применяя небольшое усилие для полного соединения.

Подготовка к подключению:

1. Убедитесь, что у вас есть все необходимые компоненты для подключения кабеля интернета.

   Вам понадобятся:

   • Кабель интернета;
   • Разъем для подключения кабеля к компьютеру или маршрутизатору;
   • Инструкция от провайдера интернет-услуг;

2. Ознакомьтесь с цветовой маркировкой кабеля интернета и разъема. Обычно кабель имеет четыре провода, окрашенных в разные цвета. Каждый цвет соответствует определенной функции:



   Цвет провода	Функция
   Синий	Передача данных (Tx)
   Оранжевый	Передача данных (Tx)
   Зеленый	Прием данных (Rx)
   Коричневый	Прием данных (Rx)

3. Установите разъем на конец кабеля интернета. Для этого:

   1. Снимите защитный кожух с конца кабеля;
   2. Отделите провода на нужное расстояние;
   3. Следуя цветовой маркировке, подсоедините каждый провод к соответствующему контакту разъема;
   4. Закрепите провода внутри разъема, чтобы они надежно держались.

После того, как вы подготовили кабель интернета, вы можете переходить к подключению кабеля к компьютеру или маршрутизатору.

Определение типа кабеля:

Чтобы правильно подключить кабель интернета к разъему, необходимо определить его тип. Существуют разные типы кабелей, и каждый тип имеет свои особенности подключения. Определение типа кабеля можно произвести по его цветам.

Для определения типа кабеля по цветам, необходимо учесть следующую информацию:

• UTP-кабель (Unshielded Twisted Pair) — это самый распространенный тип кабеля для подключения к интернету. Он состоит из пары скрученных витых проводов, обычно имеющих цветовую маркировку.
• Кабель категории 5 (Cat5) и кабель категории 6 (Cat6) являются наиболее популярными типами UTP-кабеля для домашнего использования.
• Цветовая маркировка кабеля категории 5 включает в себя 4 пары проводов. Каждая пара имеет свою цветовую комбинацию, которая может быть следующей:
  • Бело-оранжевый и оранжевый (White-Orange / Orange)
  • Бело-зеленый и зеленый (White-Green / Green)
  • Бело-голубой и голубой (White-Blue / Blue)
  • Бело-коричневый и коричневый (White-Brown / Brown)
• Цветовая маркировка кабеля категории 6 также состоит из 4 пар проводов, но имеет некоторые отличия от кабеля категории 5, а именно:
  • Бело-оранжевый и оранжевый (White-Orange / Orange)
  • Бело-зеленый и зеленый (White-Green / Green)
  • Бело-голубой и голубой (White-Blue / Blue)
  • Бело-коричневый и коричневый (White-Brown / Brown)
  • Бело-серый и серый (White-Gray / Gray)
  • Бело-розовый и розовый (White-Pink / Pink)

Используя указанную информацию о цветовой маркировке кабелей категорий 5 и 6, можно определить тип кабеля и корректно подключить его к соответствующему разъему.

Подключение кабеля по цветам:

Когда вы получили кабель для подключения интернета, вы обнаружите, что он имеет различные цвета проводников. Каждый цвет проводника соответствует определенной функции в сети.

Вот основные цвета и их назначение при подключении кабеля интернета:

• Синий — основной цвет, используемый для передачи данных. Вам нужно подключить синий проводник к разъему, который имеет надпись «Data» или «D».
• Коричневый — цвет, используемый для подачи питания. Подключите коричневый проводник к разъему, который обозначен знаком «PWR» или «Power».
• Желтый — этот цвет проводника используется для подключения к земле. Подключите желтый проводник к разъему с меткой «GND» или «Ground».
• Зеленый — цвет проводника, который используется для передачи звука и видео сигнала. Подключите зеленый проводник к разъему с меткой «Audio/Video» или «AV».

Правильное подключение кабеля по цветам важно для обеспечения стабильного и безопасного интернет-соединения. Обратитесь к инструкции, прилагаемой к вашему оборудованию, чтобы убедиться, что правильно подключили кабель к соответствующим разъемам.

Проверка подключения:

После того, как кабель корректно подключен к разъему, необходимо проверить качество подключения к интернету. Это можно сделать с помощью следующих шагов:

1. Проверьте правильность подключения кабеля. Убедитесь, что кабель правильно и надежно подключен к компьютеру/модему и к сетевому разъему. Проверьте, что разъемы вставлены в гнезда до конца и фиксируются надежно.
2. Проверьте цвета разъемов. В некоторых случаях кабель имеет различные цветные маркировки на концах. Удостоверьтесь, что вы подключили правильные концы к соответствующим разъемам. Обычно цветовое обозначение состоит из синего и желтого цвета.
3. Проверьте наличие сигнала. Включите компьютер/модем и дождитесь, чтобы он полностью загрузился. Затем откройте любой веб-браузер и попробуйте открыть любой сайт. Если сайт открывается без проблем, значит, подключение к интернету выполнено правильно. Если сайт не открывается, то возможно, вам нужно будет связаться с провайдером интернета для дальнейшей помощи.

Важно помнить, что при проведении проверки подключения к интернету необходимо учитывать и другие возможные причины проблемы, такие как настройки сети, проблемы с провайдером или сетевым оборудованием.

Форум по ремонту сотовых (мобильных) телефонов

Процесс установки и подключения компьютерной розетки к витой паре

Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

…в нашем случае, в соответствии с маркировкой, получилось следующее подключение. Смотрите фото

Вот и все, наша компьютерная розетка подключена к витой паре. Осталось установить розеточку в корпус и закрыть все декоративной крышкой.
При подключении витой паре к розетке все операции стоит выполнять с особой аккуратностью, так как проводки у витой пары тонкие и могут оборваться.

Необходимый инструмент

Что нам понадобится для того, чтобы сделать сетевой LAN кабель своими руками? Во-первых, конечно же кримпер — обжимной инстумент. На фото ниже это своеобразные щипцы с зелёными ручками. Не имея кримпера на руках, даже не пытайтесь обжать витую пару — у Вас это не получится и просто зря потратите время.

Как правильно должен выглядеть обжатый сетевой кабель для интернета

На фото ниже приведены два варианта. Наверху кабель был обжат с нарушениями, так внешняя защитная оплетка не заходит в корпус коннектора, что в итоге скажется на эксплуатационных свойствах соединения. Провода при таком соединении подвержены перелому.
Вариант соединения внизу, когда пластик колодки обжимает внешнюю оплетку витой пары — правильный

Как вы поняли, и в том и другом случае сеть у вас будет. Другое дело, что при соединении как на фото вверху, она может скоро пропасть. Именно поэтому советуем вам потренироваться и сделать все как надо.

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Итак, мы выбрали схему, подготовили инструменты, выпили для храбрости и теперь готовы действовать! Я буду показывать всё пошагово.

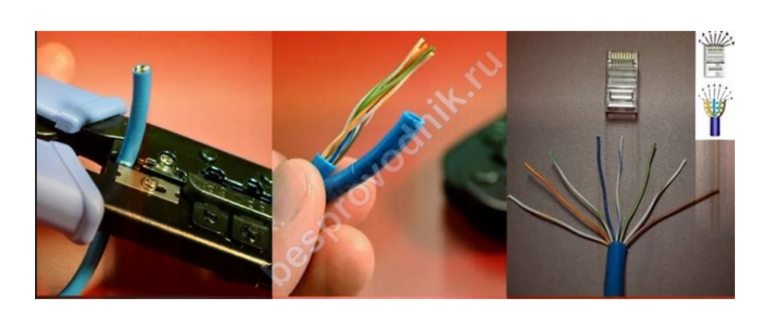

Начинаем с того, что снимаем изоляцию с кабеля. Профессионал снимает примерно сантиметр изоляции, новички — больше, так как им нужно будет ещё раскрутить жилы. Для этого вставляем кабель в зачистной инструмент или кримпер и срезаем изоляцию круговым движением.

Дальше необходимо расплести витую пару и разложить жилы по выбранной схеме. Цветовую раскладку я уже показывал выше. После того, как проводки разложены по цветам правильно — подравниваем их по длине.

Это можно сделать кримпером или зачистным инструментом — и там и там обычно есть специальное лезвие. После подрезки все они должны будут иметь одинаковую длину. Теперь вставляем кабель в коннектор RJ-45.

Коннектор при этом держим защелкой вниз или от себя, как на фото ниже. Жилы надо вставить правильно, чтобы каждый из проводков занял свое место в коннекторе. Внимательно просмотрите, чтобы каждый проводок был в своём канале. Вставлять кабель в коннектор надо до упора, чтобы жилы дошли до конца каналов. Должно получиться так:

Я всегда советую, чтобы изоляцию заводили в коннектор, под специальный зажим. Новички часто этим пренебрегают, делают длинные жилы и обжимают в итоге как попало. Это приводит к тому, что стоит немного сильнее дернуть патч-корд и одна или несколько жил могут оторваться.

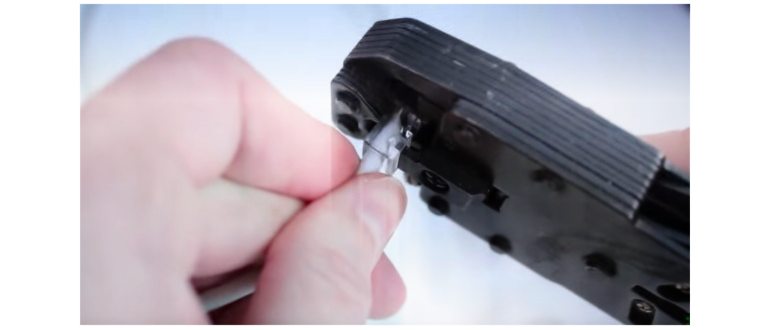

Ещё раз проверяем правильно ли мы завели кабель в коннектор и все ли провода дошли до конца теперь вставляем коннектор в кримпер:

Он может зайти только одной стороной, так что не перепутаете! Плавно сжимаем ручки клещей до упора. Для верности отпускает ручки и ещё раз зажимаем.

Ну вот и всё — Вы изготовили сетевой кабель своими руками и можно проверять его работу. Если всё сделали верно и все жилы вставлены правильно — проблем не будет! Удачи!

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале — не важно, главное — соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие — для передачи.

Схема подключения проводов по цветам

Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

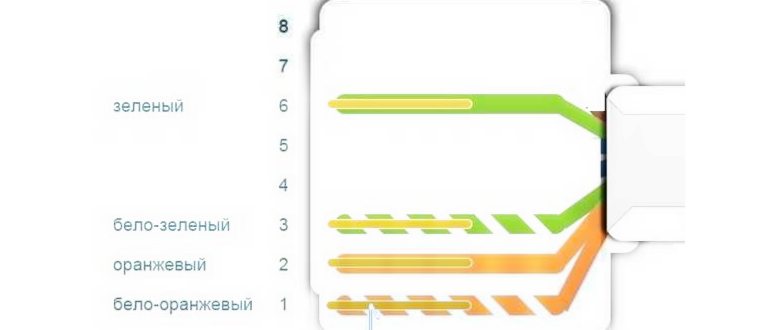

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Здравствуйте, Михаил. На самом деле перекрестный обжим применяют для прямого соединения двух сетевых карт: Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.

Обжим витой пары : 4 комментария

Здравствуйте. Подскажите, кросс обжим витой пары используется только для соединения компьютеров? А как мне прокинуть кабель между маршрутизаторами?

Здравствуйте, Михаил. На самом деле перекрестный обжим применяют для прямого соединения двух сетевых карт: Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.

Здравствуйте. Телефонные кабеля имеют 2 или 4 жилы. В обоих случаях используется прямая схема обжима. Жилы вставляются в центральные борозды, 2 или 4 соответственно.

Как обжать?

• Сначала следует приготовить инструмент для обжима витой пары, все должно быть под рукой.
• Обрезается изоляция на большее расстояние, чем нужно для коннектора. Так будет легче обжимать в дальнейшем. Надрежьте по кругу изоляционный слой и согните его. Отрезанная часть легко сломается и снимется.
• Сначала отделяется каждая скрутка, а потом отдельно жилы. Нужно как следует их выровнять.

• Расположите проводки по выбранной схеме.
• Плотно подгоните жилы, чтобы они соединились вместе в ровный ряд. Нужно крепко держать за основание и не отпускать.
• Чуть выше основания коннектора есть линия. Ее надо совместить с краем изоляции и обрезать «хвосты», которые заходят за другой край коннектора.
• Сразу же берем коннектор хвостовиком вниз и вставляем жилы внутрь. Давить нельзя, кабель должен зайти легко. Каждый провод должен зайти в свою канавку до упора. Проверьте, глядя сбоку и в торец. Если не зашли, то дожимаем кабель.
• Когда все в порядке, не отпуская кабель, вставляем коннектор в клещи обжима для интернет-кабеля, инструмент должен быть готов.

Если пользуетесь прямой схемой, на втором конце витой пары разместите жилы в том же порядке. Для перекрестной схемы поменяйте порядок на обратный.

Если обжимаете четырехжильная витая пара, аккуратно вставьте все провода в свои бороздки, пропуская лишние согласно схеме. С первого раза это сделать сложно, требуется навык. Если вам часто приходится делать подключение по Ethernet, как обжать кабель в теории вы знаете, а опыт придет со временем.

Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.
