Как подключить LED к материнской плате: пошаговая инструкция

LED (светодиод) – один из самых распространенных элементов в сфере электроники. Его можно подключить к материнской плате компьютера для создания различных эффектов освещения или в качестве индикатора. В этой статье мы расскажем, как правильно подключить LED к материнской плате.

Шаг 1: Подготовка необходимых инструментов и компонентов

• LED – светодиод, который вы хотите подключить;
• Резистор – нужен для ограничения тока;
• Материнская плата компьютера;
• Провода;
• Паяльник и паяльная принадлежность;
• Отвертка.

Шаг 2: Определение места на материнской плате

Сначала определите, где вы хотите разместить светодиод на материнской плате. Обычно светодиоды размещаются рядом с разъемами питания или на передней панели системного блока.

Шаг 3: Подготовка светодиода

Обычно светодиод имеет два вывода – катод (отрицательный полюс) и анод (положительный полюс). Необходимо припаять провода к этим выводам. Обратите внимание на то, что провода должны быть длиной, достаточной для подключения светодиода к выбранному месту на материнской плате.

Шаг 4: Подключение резистора

Для ограничения тока, необходимого для работы светодиода, подключите резистор к его аноду. Важно выбрать правильное сопротивление резистора. Рекомендуется использовать резисторы сопротивлением около 300-500 Ом.

Подключите другой конец резистора к положительному выводу на материнской плате, обычно это место обозначается надписью “+LED” или “LED+”. Если вы не уверены, где находится положительный вывод, обратитесь к руководству к материнской плате.

Шаг 5: Подключение катода светодиода

Подключите катод светодиода (отрицательный вывод) к нулевому выводу на материнской плате, очень часто он обозначается надписью “-LED” или “LED-”.

Шаг 6: Проверка подключения

После того, как все провода и резисторы подключены, убедитесь, что вы все сделали правильно. Обратите внимание на направление светодиода и наличие правильного подключения резистора.

Шаг 7: Завершение подключения

После проверки подключения, вы можете закрепить светодиод на материнской плате с помощью клея или других средств крепления.

Это была пошаговая инструкция по подключению светодиода к материнской плате компьютера. Помните, что неправильное подключение светодиода может привести к его поломке или даже повреждению материнской платы. Поэтому будьте внимательны и аккуратны.

Необходимые инструменты для подключения LED светодиода

Для правильного подключения LED светодиода к материнской плате необходимы следующие инструменты:

1. LED светодиод — основной компонент, который будет подключаться к материнской плате. LED светодиоды доступны в различных размерах, цветах и яркостях. Выберите LED светодиод, который соответствует вашим требованиям.
2. Резистор — необходим для ограничения тока, проходящего через LED светодиод. Резистор должен быть выбран в соответствии с напряжением питания и характеристиками LED светодиода.
3. Провода — используются для соединения LED светодиода с материнской платой. Провода должны быть достаточной длины и иметь правильные разъемы для подключения к материнской плате и светодиоду.
4. Мультиметр — прибор, используемый для измерения напряжения, сопротивления и тока. Мультиметр может быть полезен для проверки правильности подключения LED светодиода и резистора.
5. Пинцет — используется для удержания и манипулирования маленькими компонентами, такими как LED светодиод и резистор.

При подключении LED светодиода к материнской плате важно быть осторожным и аккуратным. Проверьте правильность подключения, чтобы избежать повреждения компонентов и снижения производительности системы.

Выбор места крепления LED светодиода на корпусе компьютера

Подключение LED светодиода к материнской плате компьютера является одним из способов добавить красочный эффект и украсить свою систему. Однако перед тем, как приступить к подключению, необходимо выбрать подходящее место для установки светодиода на корпусе компьютера.

Вот несколько советов, которые помогут вам выбрать правильное место для крепления LED светодиода:

• Подумайте о видимости: Выберите место, где светодиод будет хорошо виден. Это может быть место на передней панели корпуса или на верхней крышке, в зависимости от ваших предпочтений. Помните, что одним из главных преимуществ LED светодиодов является их способность привлекать внимание, поэтому выберите такое место, где он будет хорошо заметен.
• Учтите эстетический аспект: Выберите место, где LED светодиод будет органично вписываться в общий дизайн компьютера. Некоторые корпуса имеют специальные отверстия или панели для установки светодиодов. Если ваш корпус не имеет таких функциональных возможностей, то установите светодиод так, чтобы он не выделялся излишне и гармонично сочетался с остальными элементами корпуса.
• Прозрачность корпуса: Если ваш корпус имеет прозрачное окошко или панель, то вы можете установить светодиод прямо за этим окошком. Таким образом, свет светодиода будет проникать через прозрачный элемент и создавать эффектное освещение, что добавит вашей системе более стильный и современный вид.

Важно также учесть, что при выборе места крепления LED светодиода необходимо обеспечить удобство доступа к материнской плате, чтобы в дальнейшем было легко производить подключение к соответствующим разъёмам платы.

Помните, что выбор места крепления LED светодиода на корпусе компьютера зависит от ваших предпочтений и дизайна вашего компьютера. Важно сделать так, чтобы он добавил системе стильный вид и в то же время не мешал работе компонентов компьютера.

Подключение LED светодиода к материнской плате

Если вы хотите добавить светодиодный индикатор к вашей материнской плате, это довольно просто сделать. Однако перед началом работы убедитесь, что у вас есть все необходимые материалы, включая светодиод, резистор, провода и паяльник.

Шаг 1: Подготовка материнской платы

Перед подключением светодиода к материнской плате убедитесь, что ваш компьютер отключен от сети.

Выберите место на материнской плате, где вы хотите установить светодиод. Обычно это место находится рядом с передней панелью, чтобы светодиод был виден извне. Помимо этого, проверьте, есть ли на материнской плате доступные выводы, которые можно использовать для подключения светодиода.

Шаг 2: Сборка подключений

На первый взгляд может показаться, что светодиод нужно лишь просто припаять к материнской плате. Однако, для правильной работы светодиода необходимо использовать резистор. Для определения значения резистора необходимо знать напряжение, приходящееся на выводы светодиода, а также ток, который вы хотите пропустить через него. Эти параметры предоставляются производителем светодиода, и вы можете найти их в его спецификации.

Подключите положительный вывод светодиода (обычно длинный вывод) к выводу, сконфигурированному для подачи питания. Положение этого вывода может отличаться в зависимости от производителя материнской платы, поэтому обратитесь к ее документации для получения подробной информации.

Подключите другой конец резистора к нижнему выводу светодиода (обычно короткий вывод). Это поможет ограничить ток, проходящий через светодиод.

Подключите другой конец резистора к земле (обычно есть GND с заголовком), который является общим проводом для всех устройств на материнской плате. Здесь также следует обратиться к инструкции по материнской плате, чтобы узнать точное расположение.

Шаг 3: Проверка подключения

После завершения всех подключений можно включить компьютер и проверить правильность работы светодиода.

Если светодиод работает, значит, вы правильно подключили его к материнской плате. Если он не работает, проверьте все подключения и убедитесь, что вы подключили светодиод и резистор в правильной последовательности.

Заключение

Подключение светодиода к материнской плате может быть простым и полезным способом добавить индикатор на ваш компьютер. Следуйте этим инструкциям, чтобы правильно подключить светодиод, и наслаждайтесь новым добавлением к вашей системе!

Проверка работы подключенного LED светодиода

После правильного подключения LED светодиода к материнской плате, необходимо проверить его работоспособность. Для этого следуйте следующим шагам:

1. Проверьте правильность подключения. Убедитесь, что все провода и контакты корректно подключены к своим соответствующим местам. Проверьте, нет ли повреждений проводов или других видимых проблем.
2. Проведите тестирование. Для этого нужно скачать и установить специальную программу, которая позволит контролировать работу LED светодиода. Обычно такая программа называется «LED Control» или что-то похожее. Запустите программу и следуйте инструкциям для подключения к светодиоду.
3. Настройте программу. В зависимости от выбранной программы, вам может потребоваться настроить различные параметры, такие как яркость, режим свечения и т.д. Следуйте инструкциям программы для выполнения этих настроек.
4. Проверьте работу. Программа должна позволить вам управлять светодиодом. Попробуйте разные настройки и убедитесь, что светодиод работает в соответствии с вашими ожиданиями. Если светодиод не включается или работает неправильно, проверьте подключение и настройки программы.

Важно отметить, что при тестировании светодиода не рекомендуется подключать его напрямую к источнику питания, так как это может привести к повреждению светодиода или других компонентов. Вместо этого всегда используйте специальную программу или контроллер для управления светодиодом.

Если все указанные выше шаги выполнены правильно, то ваш светодиод должен работать без проблем. Если возникли сложности, обратитесь за помощью к специалисту или к производителю светодиода.

Форум, посвященный ремонту сотовых телефонов (мобильных)

Подключаем элементы системы к материнской плате

Материнская плата – это основной элемент любого компьютера, к которому подключаются другие компоненты системы (планки оперативной памяти, жёсткие диски, видеокарты и т.д.). От того насколько правильно вы их подключили зависит работоспособность компьютера.

Вы можете подключать эти компоненты в любой последовательности, но всё же изначально рекомендуется подключить блок питания, дабы иметь возможность отслеживать работоспособность системы. К тому же, некоторые компоненты требует подключение не только к материнской плате, но и к блоку питания.

Подключение передней панели к материнской плате компьютера

Доброго времени суток, дорогие читатели. Как Вы поняли из заголовка, речь пойдет про подключение передней панели и разъемов мат.платы к корпусу или наоборот.

Это статья, которая представляет собой небольшое дополнение к некогда написанному материалу о сборке компьютера под одноименным названием “Собираем компьютер своими руками” или “Что есть что в компьютере, часть 2″.

Речь пойдет о небольшом упущенном, но немаловажном элементе, — подключении разъемов (всяких там кнопочек, лампочек и пр.) передней панели корпуса.

Рис № 3. Распиновка контактов передней панели на материнской плате

где применяется адресная светодиодная лента

Спектр применения адресных светодиодных лет бесконечно широк! Самое яркое применении, это всевозможные декоративные подсветки различных объектов: декорирование интерьера квартиры, кафе, рекламные баннеры и даже видеореклама и пр.

Ленты еще называют «пиксельными» виду того, что каждый диод управляется отдельно (представляете сколько цветов и оттенков) — на большом экране возможно добиться полной копии любой шедевральной картины, а о текстовых применениях светодиодных лент, управляемых компьютером, я уж и не стану толковать.

Словом, светодиодные ленты с адресным управлением не имеют ограничений в применении! и это не преувеличение.

Напоминаю: покупать и подключать LED ленты для 5V! см. в инструкции к устройству…

Этап 4: Подключение винчестера

Теперь можно подключить жёсткий диск с уже установленной операционной системой, либо пустой SSD/HDD.

HDD-диск, имеющий разъём SATA подключается по следующей инструкции:

1. Закрепите диск в специальном слоте. Таковой обычно расположен в районе передней панели. Слотов может быть несколько, вы можете расположить диск в любом из них, но если вы подключаете несколько жёстких дисков, то не рекомендуется устанавливать их слишком плотно друг к другу (оставьте хотя бы один разъём пустым, если это позволяет конструкция).
2. Найдите SATA-шину. Она имеет один прямой сплющенный кабель с соответствующем разъёмом на конце, который обычно подписывается. Подключите этот кабель к специальным разъёмам на диске и материнской плате. Разъёмы тоже имеют своё обозначение, но если таковых нет, то можно посмотреть в документации к плате расположение и назначение всех её элементов.
3. Теперь подключите шину питания к БП. Кабель будет идти либо в комплекте с блоком питания, либо вместе с диском. Разобраться что и к чему подключать можно самостоятельно, так как все кабели и разъёмы имеют соответствующие обозначения.
4. Окончательно закрепите диск при помощи болтов и/или защёлок в его ячейке.

Снимите заглушку с задней крышки корпуса. На месте этой заглушки должны будут выходить разъёмы видеокарты. Заглушки обычно крепятся при помощи специального винта.

Как подключить power sw

На любой материнской плате, как правило, в правом нижнем углу присутствует специальная контактная площадка для подключения кнопок и индикаторов передней панели системного блока.

Обычно все ее контакты подписаны. На материнских платах MSI она подписана как JFP1. Выглядит это вот так:

JFP1 — так подписана площадка для кнопок и индикаторов передней панели на мат. платах msi

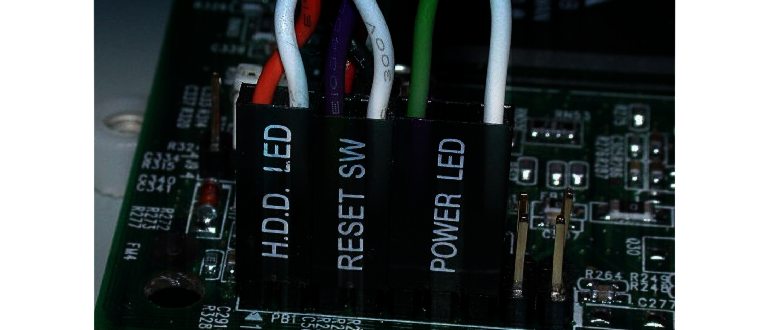

Почти всегда подключение Power led происходит на крайние левые контакты, находящиеся на стороне ключа (места, где, как бы, не хватает одного контакта).
