Блок питания является одним из самых важных компонентов компьютера. Он отвечает за подачу электроэнергии на все устройства внутри системного блока. Если блок питания перестает работать, компьютер не сможет функционировать.

Чтобы проверить работоспособность блока питания, обычно используют мультиметр — прибор, который позволяет измерять напряжение, ток и сопротивление. Однако, у большинства обычных пользователей дома нет мультиметра под рукой. Не беда! В этой статье мы расскажем о несложных способах проверить блок питания без использования мультиметра.

Прежде чем приступить к проверке блока питания, важно соблюдать меры предосторожности. Перед началом работы отключите компьютер от электрической сети и дайте блоку питания полностью разрядиться.

Первый способ проверки блока питания — визуальный осмотр. Посмотрите на блок питания внимательно и убедитесь, что он не имеет видимых признаков повреждения, таких как пыль, грязь или перегоревшие компоненты. Проверьте, что все кабели подключены к блоку питания надежно и не имеют видимых повреждений. Если вы заметили какие-либо повреждения, рекомендуется заменить блок питания, так как такие поломки могут привести к серьезным последствиям, включая возгорание.

Второй способ проверки блока питания — использование простой заглушки. Заглушка — это простое устройство, которое позволяет симулировать подключение материнской платы к блоку питания, исключая все другие компоненты. Для проверки с помощью заглушки вам необходимо отключить все кабели от блока питания, кроме кабеля питания процессора (также известного как кабель 4-pin или 8-pin). Затем подключите заглушку вместо материнской платы и включите блок питания. Если блок питания запускается и работает без проблем, это может указывать на неисправность других компонентов компьютера, например, материнской платы или процессора.

Третий способ проверки блока питания — использование вентиляторов компьютера. Если вентиляторы работы после включения системного блока, это может указывать на работоспособность блока питания. Вентиляторы обычно подключены к блоку питания и получают электроэнергию от него. Если вентиляторы не работают или работают с перебоями, это может быть признаком неисправности блока питания. Однако, следует помнить, что даже если вентиляторы работают, это не гарантирует, что блок питания работает исправно, так как он может не выдавать достаточное напряжение для работы других компонентов.

Как проверить блок питания без мультиметра

Блок питания является одним из ключевых компонентов компьютера, поэтому его работоспособность всегда нужно проверять. Обычно для этого используется мультиметр, однако если у вас нет такого инструмента под рукой, можно воспользоваться несколькими простыми способами. В данной статье мы рассмотрим, как проверить блок питания без мультиметра.

1. Проверка визуально. Первым шагом можно провести визуальную оценку блока питания. Осмотрите его на наличие видимых повреждений, таких как горелые детали или разбитые конденсаторы. Если увидите что-то подозрительное, блок питания, скорее всего, вышел из строя.

2. Проверка посредством замены. Если у вас есть запасной блок питания, попробуйте подключить его к компьютеру вместо текущего. Если компьютер работает нормально с новым блоком питания, значит, проблема была именно в старом блоке питания.

3. Проверка посредством внешних устройств. Если у вас нет запасного блока питания, можно попробовать использовать другие устройства, которые требуют питания через розетку, например, зарядное устройство от смартфона или ноутбука. Подключите такое устройство к блоку питания и проверьте, появится ли на нем индикация питания, например, загорится индикатор заряда. Если индикация на внешнем устройстве появится, значит, проблема скорее всего не в блоке питания.

4. Проверка на перегрузку. Если у вас нет запасного блока питания и другие устройства не подходят для проверки, можно попытаться перегрузить блок питания, чтобы убедиться, что он функционирует. Для этого можно подключить к нему временную нагрузку, например, вентилятор, и посмотреть, включится ли он. Если вентилятор работает, значит, блок питания функционирует, и проблема скорее всего в другой части компьютера.

5. Проверка с помощью светодиодного индикатора. Некоторые блоки питания имеют встроенный светодиодный индикатор, который показывает, что они получают питание. Если такой индикатор есть, проверьте его: если он горит, значит, блок питания функционирует.

Важно помнить, что эти методы могут помочь определить некоторые проблемы с блоком питания, но они не гарантируют точный диагноз. Если у вас возникли серьезные проблемы со своим блоком питания, рекомендуется обратиться к специалисту для более точной диагностики и ремонта.

Визуальный осмотр

Перед тем как использовать блок питания без мультиметра, можно провести визуальный осмотр для выявления возможных проблем.

Шаг 1: Проверьте общую внешность блока питания. Обратите внимание на состояние корпуса, разъемов, проводов и вентилятора. Если обнаружены видимые повреждения, следует заменить блок питания.

Шаг 2: Проверьте подключение блока питания к электрической сети. Убедитесь, что кабель питания подключен к розетке и блок питания. Проверьте состояние кабеля на наличие повреждений или обрывов.

Шаг 3: Оцените работу вентилятора. Вентилятор блока питания должен вращаться плавно и без шума. Если вентилятор не работает или работает неравномерно, это может быть признаком неисправности блока питания.

Шаг 4: Проверьте разъемы. Проверьте состояние разъемов блока питания, а также разъемы, которые подключены к материнской плате, видеокарте и другим компонентам. Убедитесь, что разъемы соединены плотно и не имеют коррозии.

Шаг 5: Изучите внутренний блок питания. Если у вас есть достаточные навыки, можно открыть блок питания и визуально провести осмотр внутренних компонентов. Обратите внимание на состояние конденсаторов, плат и проводов. Если вы обнаружите поврежденные или выпуклые конденсаторы, это может указывать на потенциальную неисправность.

Визуальный осмотр может помочь идентифицировать явные проблемы, но не всегда позволяет выявить все неисправности. Поэтому рекомендуется использовать мультиметр для более точной проверки блока питания.

Использование тестовой лампы

Проверка блока питания без мультиметра может быть выполнена с использованием тестовой лампы. Тестовая лампа является простым и доступным инструментом, который позволяет определить наличие электрического напряжения в блоке питания.

Для проведения проверки с использованием тестовой лампы следуйте этим простым шагам:

1. Отключите компьютер от электрической сети и отсоедините блок питания от материнской платы.
2. Проверьте на наличие возможных повреждений и коротких замыканий внешнего кабеля блока питания. Убедитесь, что провода не обрываются и нет поврежденной изоляции.
3. Подключите внешний кабель блока питания к сети.
4. Определите провод с массой, находящийся внутри разъема блока питания. Обычно это провод с черной изоляцией (GND).
5. Вставьте контакт тестовой лампы в разъем GND и коснитесь другим контактом проводов, подключенных к разъему питания.
6. Если тестовая лампа загорелась, это свидетельствует о наличии электрического напряжения в блоке питания. Если лампа не загорается, значит, блок питания не работает должным образом.

Важно помнить, что использование тестовой лампы позволяет только определить наличие напряжения в блоке питания. Для более подробной проверки напряжения и стабильности использования мультиметра будет гораздо надежнее и точнее.

Теперь у вас есть простой способ проверить блок питания без мультиметра, используя тестовую лампу. Этот метод может быть полезен, если у вас нет мультиметра под рукой или если вы предпочитаете более простые способы. Однако, для более точной и детальной проверки всегда рекомендуется использовать мультиметр.

Подключение вентилятора

Вентиляторы являются обязательным компонентом системы охлаждения компьютера. Они служат для поддержания оптимальной температуры работы всех компонентов. Подключение вентилятора осуществляется с помощью специального разъема на материнской плате или с помощью адаптера.

Для подключения вентилятора необходимо выполнить следующие шаги:

1. Определите разъем на материнской плате или адаптере для вентилятора. Обычно он помечен символом «FAN» или «SYS_FAN».
2. Разъем может иметь 3 или 4 контакта. Проверьте, сколько контактов у вентилятора, чтобы выбрать соответствующий разъем.
3. Соедините контакты разъема на материнской плате или адаптере с контактами вентилятора. Учтите, что положение контактов может отличаться в зависимости от модели вентилятора, поэтому внимательно следуйте инструкции или схеме подключения.
4. Убедитесь, что разъем надежно закреплен и контакты надежно соединены. Плохая фиксация или неправильное соединение может привести к проблемам с охлаждением и ухудшению работы компьютера.

После правильного подключения вентилятора убедитесь, что он работает. Запустите компьютер и проверьте, вращается ли вентилятор и создается ли поток воздуха. Если вентилятор не работает, проверьте правильность подключения и, при необходимости, повторите процедуру.

Помните, что неправильное подключение вентилятора может привести к перегреву компонентов и возникновению серьезных проблем с работой компьютера. Поэтому важно тщательно следовать инструкции и обращать внимание на детали подключения.

Проверка с помощью замены

Если у вас нет мультиметра или вы не уверены в надежности его показаний, вы можете проверить блок питания с помощью замены. Этот метод позволяет определить, исправен ли блок питания без необходимости использовать специальное оборудование.

Для проверки с помощью замены вам понадобится рабочий блок питания, который вы уверены, что работает исправно. Следуйте этим шагам:

1. Отключите компьютер от розетки и отсоедините блок питания от материнской платы.
2. Перед тем как начать, убедитесь, что новый блок питания имеет те же параметры, что и заменяемый (например, мощность и напряжение).
3. Подключите новый блок питания вместо старого. Замените все соединительные кабели в точности так, как они были подключены к предыдущему блоку.
4. Включите компьютер в розетку.
5. Если компьютер запускается и работает нормально, значит, проблема была в старом блоке питания.
6. Если компьютер не запускается или работает ненормально, причина не в блоке питания. Возможно, проблема в материнской плате или других компонентах.
7. После проверки не забудьте отключить компьютер от розетки и заменить оригинальный блок питания.

Проверка с помощью замены является простым и доступным способом определить, исправен ли блок питания. Однако, помните, что это не идеальный метод, и он может не выявить некоторых неполадок. Если вы не уверены в своих навыках или не можете определить проблему, рекомендуется обратиться к специалисту.

Часто задаваемые вопросы о смартфонах

Как проверить блок питания ноутбука без сервисного центра?

• Разъемы. Изначально необходимо проверить, нормально ли подключен кабель. Помимо этого, следует проверить отверстие, в которое вставляется штекер. Важно, чтобы отверстие было целым, чтобы отсутствовали трещины и другие повреждения.
• Блок питания. В процессе осмотра блока питания нужно проверить, нет ли трещин, оплавления либо же других повреждений. Кроме того, нужно посмотреть, работают ли индикаторы.
• Кабель. Блок питания может не работать и по причине того, что нарушена целостность кабеля. Проверять его нужно на наличие трещин, перебитых мест. Подобные проблемы возникают потому, что большинство кабелей имеют некачественную изоляцию.

Многие из пользователей при сборке компьютера могут озадачиваться тем, что не всегда понятно бывает почему компьютер не запускается, а блок питания не крутиться. Ведь может быть такая вероятность, что и материнская плата вышла из строя, а может быть это блок питания?

Ремонт блока питания нашими специалистами.

Также если у вас возникнут какие либо трудности по самостоятельной проверки и ремонту блока питания , то наши мастера с удовольствием приедут и выполнят эту работы за вас.

190031, г. Санкт-Петербург, пер. Спасский, д. 14/35, БЦ на Сенной, офис 207

194358, г. Санкт-Петербург, пр. Энгельса, д.150, к1, вход где магазин «СЕРЕБРО»

ДАННЫЙ ИНТЕРНЕТ-САЙТ НОСИТ ИСКЛЮЧИТЕЛЬНО ИНФОРМАЦИОННЫЙ ХАРАКТЕР И НИ ПРИ КАКИХ УСЛОВИЯХ НЕ ЯВЛЯЕТСЯ ПУБЛИЧНОЙ ОФЕРТОЙ

Измерение выходного напряжения блока питания

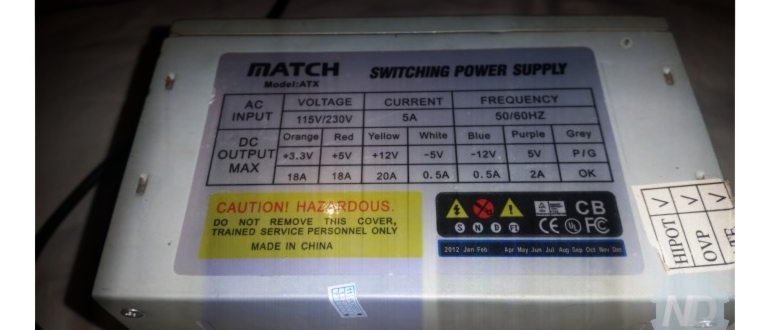

Осмотрите корпус ПБ. На нем должна присутствовать наклейка, на которой указана таблица со значениями напряжения на том или ином выходе блока питания.

Обратите внимание на надписи с указанием цветов. Каждый цвет соответствует определенному проводу, по которому в компьютер поступает электричество. Здесь указаны все цвета кроме черного и зеленого. Провода черного цвета — это «земля» или «минус». Один единственный зеленый провод служит для подачи на БП управляющего сигнала — «вкл/выкл».

Если попытаться замерить напряжение, просто подключив кабель к блоку питания, то ничего не выйдет, т.к. устройство находится в выключенном состоянии. ПБ можно легко включить и без необходимости его подключения к материнской плате компьютера. Для этого необходимо подать управляющий сигнал на зеленый провод. Здесь все достаточно просто:

Некоторые блоки питания продолжают работать после отключения перемычки, другие — сразу же отключаются. В нашем случае — второй вариант. Т.е. для измерения выходного напряжения нужно, чтобы перемычка всегда оставалась на своем месте.

Переведите мультиметр в режим измерения постоянного напряжения. Один из щупов подключите к черному проводу, второй — к любому из цветных проводов. Замеряйте напряжение, сверяясь с той таблицей, которая изображена на наклейке блока питания.

Напряжение 5,16 вольта означает, что по данному проводу протекает нормальное напряжение.

Результат измерений — 3, 37 вольта. Для оранжевого контакта напряжение должно быть в пределах от 3,13 В до 3,46 В (не считая погрешность мультиметра), т.е. в данном случае все также нормально.

Для фиолетового провода, как и для красного, напряжение должно находиться в пределах 4,75 до 5,25 вольта. Результат измерений показывает, что с контактом все нормально.

Замерьте аналогичным образом все остальные контакты главного штекера блока питания, затем переходите к тестированию коннекторов, служащих для подключения к жесткому диску. Здесь все то же самое — один щуп мультиметра подключите к черному, другой — к цветному выводу.

Как быть, если вы слабо разбираетесь в марках и моделях блоков питания, а на новый и качественный мамка не дает денег))? Желательно, чтобы в нем стоял вентилятор 12 См, а не 8 См.

Как проверить блок питания без подключения к материнской плате

В данной теме мы вас научим проверять блок питания без подключения к материнской плате.

Многие из пользователей при сборке компьютера могут озадачиваться тем, что не всегда понятно бывает почему компьютер не запускается, а блок питания не крутиться. Ведь может быть такая вероятность, что и материнская плата вышла из строя, а может быть это блок питания?

По линии +12V напряжение в 11,37V. Помните, китайский тестер показал нам 11,3 (в принципе, — похожее значение). Но все равно не дотягивает до минимально допустимого в 11,40V.

Блок питания с вентилятором 12 см

Также не забывайте хотя бы раз в год чистить свой блок питания от пыли и хорошо усвойте как проверить блок питания компьютера. Пыль является «одеялом» для радиоэлементов, под которым они могут неправильно функционировать или даже «сдохнуть» от перегрева.

Самая частая поломка БП — это силовые полупроводнки и конденсаторы. Если есть запах горелого кремния, то надо смотреть, что сгорело из диодов или транзисторов. Неисправные конденсаторы определяются визуальным осмотром. Раскрывшиеся, вздутые, с подтекающим электролитом — это первый признак того, что надо срочно их менять.

При замене надо учитывать, что в блоках питания стоят конденсаторы с низким эквивалентным последовательным сопротивлением (ESR). Так что в этом случае вам стоит обзавестись ESR-метром и выбирать конденсаторы как можно более с низким ESR. Вот небольшая табличка сопротивлений для конденсаторов различной емкости и напряжений:

Здесь надо подбирать конденсаторы таким образом, чтобы значение сопротивления было не больше, чем указано в таблице.

При замене конденсаторов важны еще также два параметра: емкость и их рабочее напряжение. Они указываются на корпусе конденсатора:

Как быть, если в магазине есть конденсаторы нужного номинала, но рассчитанные на большее рабочее напряжение? Их также можно ставить в схемы при ремонте, но нужно учитывать, что у конденсаторов, рассчитанных на большее рабочее напряжение обычно и габариты больше.

Если у нас блок питания запускается, то мы меряем напряжение на его выходном разъеме или разъемах мультиметром. В большинстве случаев при измерении напряжения блоков питания ATX, бывает достаточно выбрать предел DCV 20 вольт.

Давайте посмотрим, как проверить блок питания данным устройством в «боевых» условиях? 🙂 Вскрываем системный блок, внимательно подключаем к тестеру нужные нам коннекторы и смотрим на экран с результатами замеров.

Проверяем охлаждение.

P.S. Для самых продвинутых на моем сайте появилась новая статья в которой я рассказываю как можно протестировать блок питания специальным тестером.

Если с охлаждением все в порядке, беремся диагностировать вольтаж, который выдает блок питания. Для этого нам понадобиться мультиметр или вольтметр.

Учитывая, что вольтметры постепенно уходят в прошлое, я буду использовать вот такой мультиметр.

Для тестирования не обязательно вынимать блок питания из корпуса. Достаточно отключить все провода БП от комплектующих, но для удобства тестирования я его все-таки вынул.

Не забываем перевести мультиметр в режим измерения постоянного тока с напряжением до 20 вольт.

Как проверить блок питания?

Блок питания — один из самых ненадежных компонентов системного блока. И зачастую проблема не в качестве самого блока питания, а в качестве нашей электрической сети, которая далека от идеальных 220В.

Совсем необязательно, что при неисправном блоке питания компьютер не включается совсем. Очень часто компьютер начинает самопроизвольно перезагружаться или отключаться. Такие сбои связаны с недостатком питания комплектующих или с перегревом.

Итак, шаги диагностики БП! (не берем случаи с явным запахом гари или дымом :-))
