Как проверить работоспособность блока питания компьютера: лучшие способы

Блок питания — одна из самых важных составляющих компьютера. Он предназначен для обеспечения электроэнергией всех компонентов системного блока. Если блок питания выходит из строя, это может привести к серьезным проблемам, включая поломку других компонентов.

Важно регулярно проверять работу блока питания, чтобы убедиться в его надежности и сохранности всех компонентов компьютера. Но как это сделать? В данной статье мы расскажем вам о лучших способах проверки работоспособности блока питания компьютера.

Первый и, пожалуй, самый простой способ — визуальная проверка. Обратите внимание на блок питания: нет ли на нем видимых повреждений, трещин или следов коррозии. Проверьте, все ли кабели подключены правильно и надежно. Если вы обнаружите какие-либо проблемы, замените блок питания на новый.

Проверка визуальной составляющей

Как проверить работоспособность блока питания компьютера? Помимо проверки наличия питания и работы, важно также обратить внимание на визуальные признаки его состояния.

Проверка внешнего вида

Первым шагом при проверке визуальной составляющей блока питания компьютера является осмотр его внешнего вида:

• Проверьте, нет ли повреждений на самом блоке питания: трещин, сколов, изломов.
• Убедитесь, что все разъемы и провода подключены к блоку питания надежно и не обрываются.
• Проверьте, чтобы вентилятор внутри блока питания был чистым. Очищайте его при необходимости.

Проверка индикаторов состояния

Большинство блоков питания компьютеров оснащены индикаторами состояния, которые могут помочь в определении работоспособности:

1. Проверьте, горит ли индикатор питания, когда компьютер подключен к электросети.
2. Если есть индикатор работы, он должен загореться после нажатия кнопки включения компьютера.
3. Если есть индикатор перегрузки или ошибки, проверьте, не мигает ли он или горит постоянно.
4. Обратите внимание на индикатор вентилятора: он должен гореть, если вентилятор работает правильно.

Проверка признаков неисправности

Если визуальный осмотр блока питания не выявил повреждений, а индикаторы состояния горят нормально, это не означает, что блок питания работает исправно. Некоторые признаки неисправности можно обнаружить только при более детальной проверке:

1. Неправильные звуки или шумы, исходящие из блока питания.
2. Короткое замыкание или дым, возникающий во время работы блока питания.
3. Необычные запахи, исходящие из блока питания.
4. Отсутствие питания на периферийных устройствах или появление ошибок в работе компьютера.

В случае выявления любых признаков неисправности, блок питания необходимо проверить на работоспособность в более подробном режиме или заменить его на новый.

Использование мультиметра

Одним из лучших способов проверить работоспособность блока питания компьютера является использование мультиметра. Мультиметр — это универсальное измерительное устройство, которое позволяет измерять различные параметры электрических цепей, в том числе напряжение, ток и сопротивление.

Шаги по использованию мультиметра для проверки блока питания:

1. Перед началом работы убедитесь, что компьютер выключен и отключен от сети питания.
2. Подключите к мультиметру провода измерительных щупов: красный провод к полю «+» и черный провод к полю «-«.
3. Переключите мультиметр на режим измерения напряжения постоянного тока (DC).
4. Подключите красный провод измерительных щупов к одной из жил блока питания компьютера.
5. Подключите черный провод измерительных щупов к заземляющей жиле блока питания или к любой металлической части компьютера.
6. Включите компьютер и произведите измерение напряжения на блоке питания.
7. Повторите измерение напряжения для каждой из жил блока питания.

Таблица результатов измерений:

Используя мультиметр вы сможете проверить правильность работы блока питания компьютера, а также выявить возможные проблемы с напряжением и перегрузками на жилах. В случае отклонений от нормы, рекомендуется обратиться к специалисту для проведения дополнительных диагностических работ.

Проверка с помощью платы запуска

Если у вас есть доступ к плате запуска, вы можете использовать ее для проверки работоспособности блока питания компьютера.

Вот как можно выполнить проверку с помощью платы запуска:

1. Отключите блок питания компьютера от электрической сети и отсоедините его от компонентов компьютера.
2. Подключите плату запуска к блоку питания с помощью соответствующих разъемов.
3. Включите блок питания компьютера, используя переключатель на плате запуска.
4. Проверьте, что индикаторы на плате запуска горят или мигают, что указывает на успешное включение блока питания.
5. Если индикаторы не горят или мигают, это может указывать на проблемы с блоком питания, и он требует дальнейшей диагностики или замены.
6. Выключите блок питания компьютера и отсоедините плату запуска.

Проверка с помощью платы запуска может помочь выявить проблемы с блоком питания компьютера, такие как неисправные индикаторы или проблемы с подачей питания. Однако, если у вас нет доступа к плате запуска или это не решает проблему, следует обратиться к профессионалу для дальнейшего анализа и ремонта.

Проверка работы блока питания на другом компьютере

Если у вас возникли подозрения на неправильную работу блока питания компьютера, одним из способов проверки его работоспособности является подключение блока питания к другому компьютеру. Это позволит исключить возможность проблем с другими компонентами вашей системы и определить, действительно ли причина проблемы заложена именно в блоке питания.

Для проведения этой проверки вам потребуется запасной компьютер совместимого типа (если у вас используется ATX-стандарт, то вам понадобится компьютер с ATX-блоком питания).

Далее следуйте этим шагам для проверки работы блока питания на другом компьютере:

1. Выключите оба компьютера и отсоедините их от сети питания.
2. Откройте корпусы обоих компьютеров, чтобы получить доступ к блокам питания.
3. Отсоедините кабели питания от материнских плат обоих компьютеров. Это включает в себя шлейфы питания, подключаемые к материнским платам, и все дополнительные кабели, подключенные к другим компонентам.
4. Откройте корпус компьютера, который вы хотите использовать для проверки. Подключите к нему блок питания с проблемного компьютера. Убедитесь, что все кабели питания надежно подключены.
5. Подключите запасной компьютер к сети питания и включите его.
6. Если блок питания работает без проблем на запасном компьютере, то есть вероятность, что причина проблем с неправильной работой вашего первоначального компьютера заключается именно в блоке питания.

Если же блок питания не работает на запасном компьютере, то есть вероятность, что проблема может быть связана с другими компонентами вашего первоначального компьютера, такими как материнская плата или процессор. В таком случае рекомендуется обратиться к специалисту по ремонту компьютеров для более подробной диагностики и исправления проблемы.

Проверка работы блока питания на другом компьютере является эффективным способом определить, в чем именно причина проблемы с его работой. Это позволяет сэкономить время и деньги на замене блока питания, если он исправен, и сконцентрироваться на поиске других причин неправильной работы компьютера.

Сотовые телефоны — популярные поломки и неисправности

Проверяем запуск БП без компьютера

Такая проверка блока питания компьютера удобна тем, что для ее проведения не требуется наличие самого ПК. Достаточно розетки, мультиметра и обычной канцелярской скрепки. Итак, у нас в руках блок питания ATX. Находим жгут проводов, оканчивающийся 24-контактным разъемом. Это самый большой разъем БП, и найти его не составит труда.

На этой колодке находим зеленый провод и при помощи разогнутой скрепки, вставленной в соответствующие гнезда, замыкаем его с любым черным, имитируя тем самым команду материнской платы «включить БП».

Теперь подключаем БП к сети: если он исправен, то должен запуститься. Это будет хорошо слышно по шуму заработавшего вентилятора охлаждения. Но дать полную или даже частичную гарантию того, что блок питания полностью исправен, такая проверка не может. Поэтому вооружаемся мультиметром и переходим к следующему пункту.

При неполадках в работе БП во время использования ПК периодически появляются различного рода лаги. Деталь не помешает проверить на исправность в таких случаях:

Признаки неисправности, которые точно указывают, что блок питания неисправен:

1. Не запускается компьютер при нажатии на кнопку включения на системном блоке.
2. Во время работы компьютер самопроизвольно перезагружается.
3. При включении компьютер включается не с первого раза.
4. Резко выключается, как будто свет выключили. И пока переключатель сзади не выключишь — включишь, или кабель не отсоединить и подключить обратно, компьютер с кнопки не включится.

Еще часто бывает, что при включении компьютера гудит вентилятор в течении 10-20 минут, а потом гул затихает и прекращается. Это гудит вентилятор блок питания. Вентилятор БП в таком случае нужно смазать. Иначе вентилятор со временем заклинит, блок питания будет перегреваться и скоро выйдет из строя.

Если на своем ПК вы наблюдаете какой-то из вышеперечисленных симптомов, то это указывает на неисправность блока питания.

Проверяем рабочий или нет БП обычной скрепкой

Самый простой способ, который не требует глубоких познаний в электротехнике. Алгоритм действий:

• Выключите комп;
• Снимите боковую крышку на корпусе;
• Отключите питание материнской платы;
• Сделайте U-образную перемычку из канцелярской скрепки или кусочка медной проволоки, и закоротите разъем зеленого провода с ближайшим черным;
• Включите блок питания в сеть.

Если вентилятор заработает и будет вращаться, то теоретически с БП все в порядке. Если даже это не происходит, то однозначно требуется его замена или ремонт.

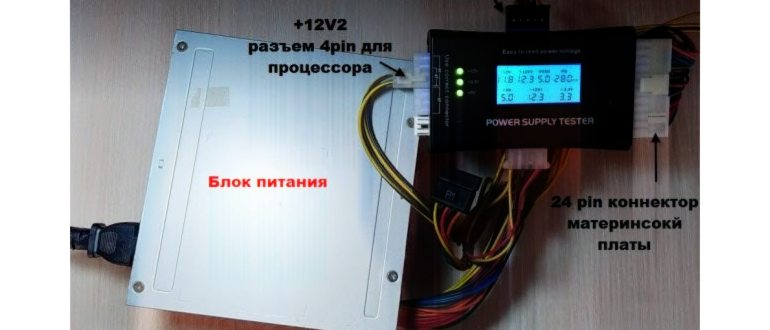

Я приобрел себе такой тестер. Когда вызывают на заявку и говорят, что компьютер совсем не включается, то я беру тестер с собой для диагностики блока питания.

Как проверить блок питания компьютера на работоспособность

Когда компьютер выходит из строя, вам может понадобиться найти узел сбоя, проверив отдельные компоненты. В этой статье описаны методы проверки блока питания компьютера.

Если вы хотите проверить блок питания без материнской платы или компьютера, есть сложный способ. Это можно сделать, замкнув любой из черных и зеленых проводов источника питания. Для уточнения можно обратиться к электрической схеме.

Чтобы замкнуть черный (COM) и зеленый (PS-ON) провода, можно использовать металлический зажим или кусок провода. На практике это выглядит следующим образом.

Вы услышите вращение вентилятора блока питания, что является признаком жизни. Если вентилятор не вращается, скорее всего, ваш блок питания неисправен.

Диагностика неисправностей блока питания с помощью мультиметра

Дисклеймер номер два: Вы должны понимать что вы делаете и соблюдать технику безопасности, в том числе электростатической (в т.ч. работать в антистатическом браслете). Автор не несет ответственности за порчу оборудования или вред здоровью вследствие несоблюдения или незнания техники безопасности и принципов работы устройства.

Стандарт ATX имеет 2 версии — 1.X и 2.X, имеющие 20 и 24-пиновые коннекторы соответственною, вторая версия имеет 24-x 4 дополнительных пина, удлиняя тем самым стандартный коннектор на 2 секции таким образом:

Прежде чем мы начнем, расскажу про “правила большого пальца” по отношению к неисправностям: 1) Проблемную материнскую плату легче заменить чем починить, это крайне сложная и многослойная схема, в которой разве что можно заменить пару конденсаторов, а обычно это проблемы не решает. 2) Если вы не уверены в том что вы делаете, то не делайте этого.

Вам понадобится обычный мультиметр. Необходимы достаточно тонкие щупы, для того чтобы мы могли тыкнуть в провод с задней части коннектора. Ничего из корпуса не вынимаем. Диагностику проводим с коннектором питания в материнской плате, и включенным блоком питания, подключенным к сети.

Если ваш мультиметр не имеет функции автоматической подстройки диапазона, то выставьте его на измерение десяток вольт постоянного напряжения. (Обычно обозначается 20 Vdc) Поставим черный щуп на землю (GND-pin, COM, см. схему выше) — черный провод, к примеру контакты 15, 16, 17.

2) Пин 14 (Зеленый, PS_On) должен иметь напряжение в районе 3-5 вольт. Если напряжения нет, то отключите кнопку питания от материнской платы. Если напряжение поднимется, то виновата кнопка.

5) Нажатие на Restart должно заставить напряжение на PWR_OK упасть до 0 и быстро подняться обратно. На некоторых материнских платах этого происходить не будет, в случае если производитель использует “мягкий” триггер перезагрузки.

При напряжении ~5V на PWR_OK 6) Смотрим на таблицу и сверяем основные параметры напряжения на коннекторе и всех коннекторах периферии:

ОТКЛЮЧАЕМ КОМПЬЮТЕР ОТ СЕТИ и ждем 1 минуту пока уйдет остаточный ток.

Почистите БП питания от пыли и осмотрите на наличие вздутых конденсаторов. Вздутые конденсаторы нужно заменить.

Визуальный осмотр блока питания

Иногда ответ на вопрос “как проверить работает ли блок питания?” до безумного прост. Довольно часто причину поломки можно выявить, просто внимательно осмотрев его. Есть четыре основные проблемы, которые можно обнаружить невооружённым глазом при осмотре блока питания:

Если после внимательного осмотра и прочистки, ваш ПК всё ещё не работает, то вот вам пара способов, как проверить блок питания на работоспособность.

Как проверить блок питания компьютера на работоспособностьс помощью скрепки?

Есть множество вариантов, почему ваш компьютер перестал работать. А потому прежде чем начать винить во всём блок питания, надо сначала убедиться в том, что причина поломки действительно в нём. Как это сделать? Лучше всего будет попробовать запустить блок питания напрямую, то есть без участия ПК.

Если после того, как вы соединили контакты, блок питания заработал, начал крутиться вентилятор, то причину следует искать в другом месте, например в самой кнопке включения. Если же нет, то тут возможно два варианта, либо блок питания действительно не исправен, либо вы что-то сделали не так.

В целях безопасности при проведении данной операции, лучше всего полностью обесточить блок питания, а также отключить его от винчестера и других компонентов ПК, оставив только подключение к дисководу. Это делается для того чтобы избежать перегорания самого блока и других составляющих системы, ну и конечно же удара током.

Если вы хотите проверить блок питания без материнской платы или вообще без компьютера, то есть один не хитрый способ. Для этого нужно замкнуть любой черный и зеленый провода блока питания. Чтобы было понятно, можете ознакомиться со схемой расположения проводов.
