Какие провода используются в витой паре: основные типы и характеристики

В витой паре используются определенные типы проводов для передачи данных и сигналов. Основными элементами витой пары являются жилы, которые могут быть изготовлены из различных материалов.

Один из наиболее распространенных типов проводов, используемых в витой паре, — медные провода. Они отличаются высокой проводимостью и надежностью передачи сигнала. Медь также обладает хорошей гибкостью и устойчивостью к окислению.

Однако, помимо медных проводов, в витой паре могут использоваться также провода из алюминия или медно-алюминиевого сплава. Они обычно более дешевы, но менее проводимы и менее надежны в передаче сигнала.

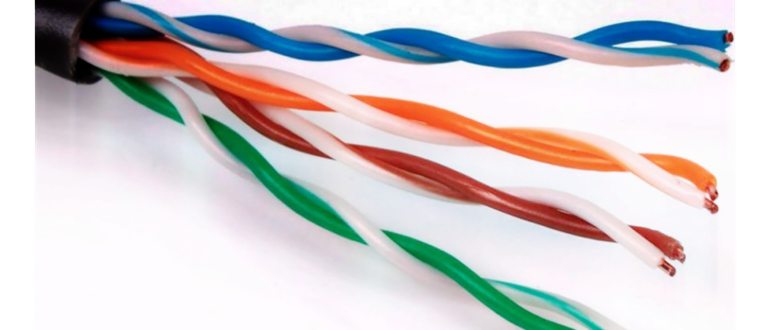

Витая пара состоит из двух проводов, называемых жилами. Жилы могут быть закрытыми, когда провод покрыт изоляцией целиком, или не закрытыми, когда провод имеет отдельную изоляцию для каждой жилы. Как правило, в витой паре используются закрытые жилы, так как они обеспечивают более надежную и безопасную передачу сигнала.

Устройство и принцип работы витой пары

Витая пара — это тип кабеля, используемого для передачи данных и сигналов. Он состоит из нескольких пар проводов, свитых вместе вокруг оси.

В витой паре обычно используются две жилы, обмотанные друг вокруг друга. Это создает эффект скручивания и помогает уменьшить внешние помехи и помехи от соседних проводов. Жилы изготавливаются из меди или другого проводящего материала.

Принцип работы витой пары основан на использовании противоположных полюсов для передачи сигнала. При передаче сигнала по одной жиле, другая жила служит для возвращения сигнала, создавая цепь и образуя комплексное электрическое поле.

Витая пара обладает хорошими характеристиками в подавлении помех, так как электрическая индукция отбрасывается по каждой паре. Кроме того, витая пара имеет низкий уровень деградации сигнала на больших расстояниях, что позволяет использовать ее для передачи данных на значительные расстояния.

Поскольку витая пара широко используется в сетевых кабелях, ее устройство и принцип работы важны для обеспечения надежной передачи данных и сигналов.

Категории витой пары и их особенности

Витая пара – это специальный тип проводов, состоящий из нескольких пар жил, которые виты вместе. Категория витой пары определяет характеристики провода и его способность передавать данные.

Какие категории витой пары существуют:

• Категория 1: используется для телефонных проводов и не рекомендуется для передачи данных.
• Категория 2: подходит для передачи данных с невысокой скоростью (до 4 Мбит/с).
• Категория 3: используется для передачи данных средней скорости (до 10 Мбит/с).
• Категория 4: подходит для передачи данных со скоростью до 16 Мбит/с.
• Категория 5: предназначена для передачи данных со скоростью до 100 Мбит/с (Fast Ethernet).
• Категория 5e: стандартизированная версия категории 5 с улучшенной экранировкой и способностью работать на более высоких скоростях (до 1000 Мбит/с).
• Категория 6: обеспечивает передачу данных на скорости до 10 Гбит/с на расстоянии до 55 метров.
• Категория 6a: улучшенная версия категории 6 с возможностью передачи данных на скорости до 10 Гбит/с на расстоянии до 100 метров.
• Категория 7: предназначена для передачи данных на скорости до 10 Гбит/с и имеет дополнительную экранировку.

Каждая категория витой пары имеет свои особенности и предназначена для определенных типов сетей и устройств. При выборе провода необходимо учитывать требования и потребности конкретной системы передачи данных.

Характеристики проводов витой пары

Витая пара — это тип кабеля, состоящий из нескольких жил, обмотанных вокруг другой. Этот тип кабеля широко используется для передачи данных и сигналов в компьютерных сетях.

Количество жил

В кабеле витой пары может быть разное количество жил, но наиболее распространены провода с 4 и 8 жилами. Кабели с 4 жилами часто используются в Ethernet-сетях, а кабели с 8 жилами — в сетях стандарта Gigabit Ethernet.

Скорость передачи данных

Витая пара может поддерживать разные скорости передачи данных в зависимости от категории кабеля. Существуют следующие категории кабелей витой пары:

• Категория 3 (Cat 3): поддерживает скорость до 10 Мбит/с.
• Категория 5e (Cat 5e): поддерживает скорость до 100 Мбит/с и частоту до 100 МГц.
• Категория 6 (Cat 6): поддерживает скорость до 1 Гбит/с и частоту до 250 МГц.
• Категория 6a (Cat 6a): поддерживает скорость до 10 Гбит/с и частоту до 500 МГц.
• Категория 7 (Cat 7): поддерживает скорость до 10 Гбит/с и частоту до 600 МГц.

Экранирование

В кабелях витой пары может быть использовано экранирование для защиты от электромагнитных помех. Существуют следующие типы экранирования:

• Неэкранированная витая пара (UTP): не имеет экрана и более подвержена помехам.
• Экранированная витая пара (STP): имеет экран, который защищает от внешних помех.
• Пара в паре (FTP): имеет пару экранированных проводов, дополнительно экранированных общей оболочкой.
• Твинакс (Twinax): провода витой пары, обмотанные вокруг общей защитной оболочки.

Расположение жил

В кабелях витой пары жилы могут быть расположены по разным схемам, включая прямое расположение (пара 1-1, пара 2-2 и т. д.) и кроссированное расположение (пара 1-2, пара 2-1 и т. д.). Кроссированное расположение позволяет использовать кабель для прямого и кроссового соединения.

Преимущества использования витой пары

Витая пара – это один из основных типов проводов, используемых в телекоммуникационных системах. Он состоит из двух или четырех жил, скрученных вместе в спиральную форму. Витая пара широко применяется в сетях передачи данных и телефонии по нескольким причинам.

1. Устойчивость к помехам

Витая пара обладает высокой устойчивостью к помехам, что позволяет эффективно передавать сигнал на дальние расстояния. Это достигается за счет особого конструктивного решения – скручивания жил витой пары. Эта структура образует экранирующую оболочку, которая эффективно снижает воздействие внешних помех на передаваемый сигнал.

2. Увеличение дальности передачи

Использование витой пары позволяет значительно увеличить дальность передачи сигнала по сравнению с другими типами проводов. Это особенно важно для сетей передачи данных, где требуется передача сигнала на большое расстояние без потери качества.

3. Возможность использования для разных целей

Витую пару можно использовать для передачи различных сигналов, включая данные, голос и видео. Это делает ее универсальным типом провода, который может быть использован в различных сферах, от офисной сети до домашней телефонной линии.

4. Низкая стоимость

Витая пара отличается низкой стоимостью по сравнению с другими типами проводов. Это делает ее доступной для широкого спектра применений, включая офисные сети, домашние сети, коммуникационные системы и другие области.

5. Легкость установки и сопровождения

Витая пара проста в использовании и установке. Жилы витой пары легко закрепляются в специальных разъемах или модулях, что упрощает их подключение. Кроме того, в случае необходимости ремонта или модификации сети, витую пару легко заменить или изменить без необходимости полной переустановки сети.

6. Надежность и долговечность

Витая пара обладает высокой надежностью и долговечностью. Это обусловлено ее конструкцией и материалами, используемыми при производстве провода. Витая пара может выдерживать высокую нагрузку и обладает стойкостью к внешним воздействиям, что позволяет использовать ее в разных условиях.

В целом, использование витой пары имеет множество преимуществ, таких как устойчивость к помехам, увеличение дальности передачи, универсальность применения, низкая стоимость, легкость установки и сопровождения, а также надежность и долговечность. Именно поэтому витая пара широко используется в современных коммуникационных системах.

Какие Жилы Используются в Витой Паре

В витой паре, в качестве жил, обычно используются два провода, намотанных вокруг друг друга. Такая конструкция обеспечивает более надежную передачу данных и защиту от внешних помех.

Какие именно жилы используются в витой паре зависит от конкретного типа кабеля. Наиболее распространенные типы жил:

• Медные жилы: в большинстве случаев используются медные провода. Медь является хорошим проводником электричества и обеспечивает низкое сопротивление и высокую скорость передачи сигнала.
• Алюминиевые жилы: в некоторых случаях могут быть использованы алюминиевые провода. При этом необходимо учитывать, что алюминий имеет большее сопротивление и меньшую пропускную способность по сравнению с медью.

Кроме того, провода могут быть посеребренными или покрытыми другими материалами для улучшения качества сигнала и защиты от окисления.

Одиночная и многожильная жила

Жилы, используемые в витой паре, могут быть одиночной или многожильной.

Одиночная жила

Одиночная жила представляет собой один проводник, изготовленный из меди или алюминия. Он обычно имеет круглое поперечное сечение и может быть утолщен с помощью изоляции.

Одиночная жила обычно используется в простых электрических цепях, где требуется один проводник для передачи сигнала или электрического тока. Однако она может быть более подвержена помехам и интерференции, чем многожильная жила.

Многожильная жила

Многожильная жила состоит из нескольких отдельных проводников, объединенных вместе. Каждый проводник обычно имеет более тонкое поперечное сечение по сравнению с одиночной жилой.

Многожильная жила используется в витой паре, где проводники связаны между собой, образуя спиральное виток. Это улучшает защиту сигнала от помех и интерференции и позволяет эффективно передавать данные на большие расстояния.

Многожильная жила также более гибкая и прочная по сравнению с одиночной жилой, что делает ее идеальным выбором для использования в кабелях и проводках, где требуется гибкость и прочность.

Сотовые телефоны, форум о популярных проблемах и неисправностях

Пошаговая инструкция по обжимке

Обжим коннектора начинается с разделки кабеля. Если край неровный, его обрезают кусачками ножом или кримпером. Острым ножом делается надрез вдоль кабеля на длину немного больше самого́ штекера. При этом стараются не задеть находящиеся внутри провода. Оболочка разрывается по резу и выворачивается. Ножом аккуратно обрезают изоляцию.

Расплетают провода и отгибают в сторону. Центральный корд отрезают. Жилы выпрямляют, выравнивают и раскладывают по цветовой схеме. Проверяют ровность концов, при необходимости подравнивают, отрезая небольшой участок.

Вставляют кабель в коннектор, следя, чтобы каждый проводник попал в свое гнездо, и заталкивают его до упора. При этом защелка должна находиться снизу. Торчащие из штекера провода отрезают. Кримпером обжимают коннектор.

Если кримпера нет, то отверткой вдавливают контакты таким образом, чтобы они вошли в корпус, прорезав изоляцию и войдя в металл жилы. В последнее время появились коннекторы, которые сами производят обжим без дополнительного инструмента. Как ими пользоваться, написано в инструкции.

Проверку работы можно осуществить или тестером или подключив кабель в рабочую сеть. Витая пара, обжатая своими руками, принесет довольство и сбережет финансы, которые пришлось бы потратить, пригласив специалиста.

Вариант №4 – 4-проводный кроссовер

Назначение прямого и перекрестного подключения такое же, как и при использовании 4 пар.

Если говорить о разновидностях кабелей, используемых для построения современных локальных вычислительных систем, их существует огромное множество. В первую очередь следует обратить внимание на внешний конструктив, препятствующий воздействию факторов извне. Условно можно провести разделение на следующие типы:

Чего ждать от витой пары в будущем.

Несмотря на весьма серьезную конкуренцию со стороны оптоволокна, витая пара прочно закрепила позицию лидера на рынке сетевых кабелей. Ключевую роль в этом вопросе играет сравнительно низкая цена кабеля на фоне с высокими производительными возможностями.

Исходя из перечисленных факторов, оптоволокно пока что не распространяется в глобальных масштабах, существенно уступая позиции витой паре. По ожиданиям специалистов «ResearchAndMarkets», к 2024 году примерно 90% всех сетей будет построено именно на витой паре, а если быть конкретней – на UTP.

Фактически, главным конкурентом витой пары на текущий момент являются беспроводные сети. После активного внедрения нового стандарта Wi-Fi 6 ситуация может серьезно измениться, однако в ближайшие годы лидерство витой пары вряд ли будет оспариваться.

Имеет очень трудный порядок цветов, который тоже очень важно соблюдать. На одном коннекторе выглядит следующим образом:

Прямой тип подключения

С обоих концов шнура, провода должны быть вставлены в коннектор в следующем порядке от первого слота до восьмого. В 8-жильном кабеле схема выглядит следующим образом:

Тех, кто ищет, как обжать интернет кабель 4-жилы, обрадуем: схема немного проще из-за того, что банально меньше проводов.

Вариант №3 – прямой 4-проводниковый кабель

Для низкоскоростных сетей могут использоваться 8-пиновые (8-гнездовые) штекеры с подключением четырех проводов. Для этого важно знать, какие контакты должны быть задействованы. Используются 1 и 2, 3 и 6 гнезда. Берутся любые две пары, но важно, чтобы подключение было одинаковым на обоих концах, например:

Предупреждение! Остальные две пары кабеля нельзя использовать для других подключений, так как будет нарушен контакт между жилами, из-за чего появятся помехи. Прямое подключение может потребоваться для старых электронных устройств или домашней низкоскоростной сети.

Советы и рекомендации по монтированию витой пары.

Существует целый ряд полезных секретов, позволяющих существенно упростить процесс монтажа витой пары:

Если Вы часто монтируете витую пару, рекомендуем позаботиться над тем, чтобы у Вас всегда под рукой был набор всех необходимых инструментов.

Применение профессионального оборудования позволит оперативно и качественно произвести монтаж сети. Купить набор таких инструментов можно в любом специализированном магазине.

Обжим кабеля без инструмента

Зачастую бывает так, что необходима распиновка коннектора на интернет-кабеле в домашних условиях, а специализированный инструмент отсутствует. Для достижения удовлетворительного результата подойдут подручные средства, которые всегда можно найти в каморке. При работе следует руководствоваться таким порядком действий:

Тестирование

Как видно, вариантов изготовления патч-корда для соединения двух и более сетевых устройств весьма много. При этом может применяться как схема подключения витой пары 8 проводов под Интернет, так и вариант с четырьмя проводами. Выбор делается из расчета необходимой скорости передачи данных, а также с учетом возможной экономии расходного материала.

Подгорнов Илья Владимирович Всё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Если кримпера нет, то отверткой вдавливают контакты таким образом, чтобы они вошли в корпус, прорезав изоляцию и войдя в металл жилы. В последнее время появились коннекторы, которые сами производят обжим без дополнительного инструмента. Как ими пользоваться, написано в инструкции.

Схема расположения проводов

Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).

Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.

Материалы

В качестве материала проводника производители используют медь, омедненный алюминий и омедненную сталь. Если вы выбираете витую пару для использования в домашних условиях, можете вообще не заморачиваться по этому поводу.

На количество жил в кабеле следует обращать внимание только в том случае, если планируется регулярный перенос проводов с места на место. Чем больше жил в кабеле, тем он эластичнее и тем меньше он подвержен деформации от изгибов.

Нет, это не правильно, возможно вы слепые! Там же написано были цифры 1000, вы совсем напутали, все дебилы!

Подбор и подготовка инструмента

Подбор инструмента можно производить в двух направлениях: для профессиональной деятельности; для личных нужд. Кто занимается профессионально, приобретет следующий инвентарь:

Кримпер (обжимные клещи) в зависимости от сложности инструмента способен обрезать кабель, зачищать жилы, обжимать гильзы, наконечники, штекеры. Для этого в его корпусе встроены ножи, прессовочный зажим с разного вида пазами. Для снятия изоляции с проводов имеются специальные выемки разного радиуса.

Стриппер позволяет безопасно снимать изоляцию с проводов или разделывать кабель. Кроме режущей кромки, имеет гнезда разного диаметра, в которые вставляют провод подходящего диаметра.

Последний инструмент содержит ряд прикладных устройств, позволяющих быстро и качественно разделать кабель. Если таких инструментов нет, можно обойтись обыкновенным ножом и отверткой.
