Количество проводов в витой паре Ethernet: особенности и стандарты

Витая пара Ethernet является самым популярным и распространенным типом кабеля для передачи данных в компьютерных сетях. Стандарт Ethernet определяет количество проводов, которое используется для передачи сигналов и соединения устройств.

Основным типом витой пары Ethernet является восьмиконтактный кабель, известный как Ethernet-кабель категории 5e (CAT5e). Этот кабель имеет четыре пары проводов, каждая из которых состоит из двух проводов, скрученных вместе. Использование восьмиконтактного кабеля позволяет передавать данные в обоих направлениях одновременно и с высокой скоростью.

Для более высоких скоростей передачи данных были разработаны новые стандарты Ethernet, в которых использовалось больше проводов. Например, Ethernet-кабель категории 6 (CAT6) имеет восемь проводов и может обеспечивать скорость передачи данных до 10 Гбит/с. Также существуют Ethernet-кабели категории 6А (CAT6A) и категории 7 (CAT7), которые имеют 10 и 12 проводов соответственно.

Важно отметить, что количество проводов в витой паре Ethernet напрямую влияет на скорость и качество передачи данных. При выборе кабеля необходимо учитывать требования вашей сети и уровень производительности, которые вы хотите достичь.

Также важно учитывать, что разные типы Ethernet-кабелей могут быть несовместимы между собой. Например, использование Ethernet-кабеля категории 5e сети, поддерживающей скорости до 1 Гбит/с, может привести к неполадкам и плохому качеству соединения.

Количество проводов в витой паре Ethernet является одним из ключевых факторов, определяющих производительность сети. При выборе кабеля стоит знать, какие стандарты поддерживают устройства в вашей сети, и выбрать кабель соответствующей категории для обеспечения надежной и быстрой передачи данных.

Количество проводов в витой паре Ethernet: особенности и стандарты

Витая пара Ethernet является одним из наиболее распространенных типов кабелей сетей, используемых для передачи данных. Этот тип кабеля является стандартом для проводных сетей Ethernet и может иметь разное количество проводов в зависимости от стандарта.

Основные стандарты Ethernet определяют разное количество проводов в витой паре:

• 10BASE-T — самый ранний и наименее быстрый стандарт Ethernet, использует витую пару из 2 проводов.
• 100BASE-TX — более новый стандарт Ethernet, использует витую пару из 4 проводов.
• 1000BASE-T — стандарт Gigabit Ethernet, использует витую пару из 8 проводов.

Количество проводов в витой паре Ethernet влияет на пропускную способность и максимальную длину кабеля. Стандарты Ethernet с большим количеством проводов обеспечивают более высокую пропускную способность и могут поддерживать передачу данных на большие расстояния.

Для соединения компьютеров и других сетевых устройств с помощью витой пары Ethernet, обычно используются разъемы RJ-45. Эти разъемы имеют 8 контактов, которые соединяются с проводами витой пары.

Витая пара Ethernet широко применяется в сетях офисов, домов и других общественных мест. Ее преимущества включают надежное соединение, высокую скорость передачи данных и относительно низкую стоимость.

В зависимости от потребностей и возможностей сети, можно выбрать соответствующий стандарт Ethernet и правильно настроить сетевое оборудование для оптимальной производительности.

Количество проводов в Ethernet: зачем оно важно?

Ethernet — основной стандарт для подключения компьютеров и сетевых устройств к локальной сети. Количество проводов в Ethernet соединении играет важную роль в передаче данных и скорости работы сети.

Витая пара Ethernet — один из наиболее распространенных типов соединения, который использует 4 провода для передачи данных. Каждая витая пара состоит из двух проводников, называемых жилами, которые переплетены вместе для уменьшения внешних помех.

Количество проводов в Ethernet определяет его классификацию. Существует несколько стандартных категорий Ethernet кабелей, которые отличаются числом проводов и максимальной скоростью передачи данных:

• Cat5: 4 провода, максимальная скорость до 100 Мбит/с
• Cat5e: 4 провода, максимальная скорость до 1000 Мбит/с (гигабитная Ethernet)
• Cat6: 4 провода, максимальная скорость до 10 Гбит/с
• Cat6a: 4 провода, максимальная скорость до 10 Гбит/с на большие расстояния
• Cat7: 8 проводов, максимальная скорость до 10 Гбит/с на большие расстояния, лучшая защита от помех

Увеличение числа проводов в Ethernet кабеле позволяет увеличить пропускную способность и скорость передачи данных. В зависимости от потребностей сети, необходимо выбирать соответствующий тип кабеля с определенным количеством проводов. Например, для быстрой передачи видео и больших файлов рекомендуется использовать кабель с более высокой категорией.

Также стоит отметить, что для использования максимальной скорости передачи данных, необходимо обеспечить соответствующую поддержку сетевого оборудования, такого как маршрутизаторы, коммутаторы и сетевые адаптеры.

В заключение, количество проводов в Ethernet кабеле влияет на его пропускную способность и скорость передачи данных. Правильный выбор кабеля согласно требованиям сети поможет обеспечить стабильное и быстрое подключение устройств к сети.

Содержание стандартов Ethernet

Стандарты Ethernet определяют параметры и правила работы локальных компьютерных сетей, основанных на технологии передачи данных по проводному интерфейсу. Стандарты Ethernet определяют такие характеристики сети, как скорость передачи данных, метод доступа к среде передачи и физические параметры кабелей.

Существует несколько стандартов Ethernet, которые отличаются друг от друга применяемыми типами кабелей, скоростью передачи данных и другими физическими параметрами.

• 10BASE-T: это первый стандарт Ethernet, который использовал витую пару кабелей и предоставлял скорость передачи данных до 10 Мбит/с. Кабель состоит из восьми проводников, четыре из которых используются для передачи данных, а оставшиеся четыре для приема данных.
• 100BASE-T: стандарт Ethernet, который также использует витую пару кабелей, но предоставляет скорость передачи данных до 100 Мбит/с. В этом стандарте также используются восемь проводников, четыре для передачи и четыре для приема данных.
• 1000BASE-T: стандарт Ethernet, который использует витую пару кабелей и предоставляет скорость передачи данных до 1 Гбит/с. Для передачи используются все восемь проводников.

Также существуют стандарты Ethernet, которые используют оптоволоконные кабели для передачи данных по сети:

• 1000BASE-SX: стандарт Ethernet, который использует многомодовое оптоволокно для передачи данных со скоростью до 1 Гбит/с.
• 10GBASE-SR: стандарт Ethernet, который использует многомодовое оптоволокно для передачи данных со скоростью до 10 Гбит/с.
• 10GBASE-LR: стандарт Ethernet, который использует одномодовое оптоволокно для передачи данных со скоростью до 10 Гбит/с.

Каждый стандарт Ethernet имеет свои особенности и применяется в зависимости от требований и возможностей конкретной сети. Особенности проводов в витой паре Ethernet зависят от используемого стандарта и влияют на скорость и надежность передачи данных.

Особенности разных стандартов Ethernet

10BASE-T:

• Стандарт 10BASE-T был первым, который использовал витую пару кабеля для передачи данных по Ethernet.
• В этом стандарте используются две витые пары, одну для передачи данных, другую для приема данных.
• Скорость передачи данных составляет 10 Мбит/с.
• На каждую витую пару приходится по два провода, общее количество проводов в кабеле — 8.
• Максимальное расстояние передачи данных составляет 100 метров.

100BASE-TX:

• Стандарт 100BASE-TX использует также витые пары кабеля для передачи данных по Ethernet.
• В этом стандарте также используются две витые пары — одну для передачи данных, другую для приема данных.
• Скорость передачи данных составляет 100 Мбит/с.
• На каждую витую пару приходится по два провода, общее количество проводов в кабеле — 8.
• Максимальное расстояние передачи данных составляет 100 метров.

1000BASE-T:

• Стандарт 1000BASE-T также использует витые пары кабеля для передачи данных, но уже 4 витые пары.
• Используется технология Gigabit Ethernet.
• Скорость передачи данных составляет 1000 Мбит/с (1 Гбит/с).
• На каждую витую пару приходится по два провода, общее количество проводов в кабеле — 8.
• Максимальное расстояние передачи данных составляет 100 метров.

10GBASE-T:

• Стандарт 10GBASE-T также использует витые пары кабеля для передачи данных, но уже 4 витые пары.
• Используется технология 10 Gigabit Ethernet.
• Скорость передачи данных составляет 10 Гбит/с.
• На каждую витую пару приходится по два провода, общее количество проводов в кабеле — 8.
• Максимальное расстояние передачи данных составляет 55 метров.

40GBASE-T и 100GBASE-T:

• Стандарты 40GBASE-T и 100GBASE-T используют витые пары кабеля для передачи данных, но уже 8 витых пар.
• Используются технологии 40 Gigabit Ethernet и 100 Gigabit Ethernet соответственно.
• Скорость передачи данных составляет 40 Гбит/с и 100 Гбит/с соответственно.
• На каждую витую пару приходится по два провода, общее количество проводов в кабеле — 16.
• Максимальное расстояние передачи данных составляет 30 метров.

Заключение:

Различные стандарты Ethernet предлагают разные скорости передачи данных и количество проводов в витой паре кабеля. Выбор стандарта зависит от требований к сети и возможностей оборудования. Наиболее распространены сейчас стандарты 100BASE-TX и 1000BASE-T, обеспечивающие скорость передачи данных в 100 Мбит/с и 1 Гбит/с соответственно.

Вопросы и ответы о ремонте телефонов

Как работает кабельная технология CAT 6

Кабели категории 6 поддерживают скорость передачи данных Gigabit Ethernet 1 гигабит в секунду. Они могут вмещать 10 гигабитных Ethernet-соединений на ограниченном расстоянии – 50 метров для одного кабеля. Кабель Cat 6 содержит четыре пары медных проводов и использует все пары для передачи сигналов, чтобы добиться высокого уровня производительности.

Поскольку он стал доступен на рынке раньше и предлагал приемлемую производительность для Gigabit Ethernet по более доступной цене, Cat 5e стал популярным выбором для проводных сетей Ethernet. Это, наряду с относительно медленным переходом отрасли на 10-гигабитный Ethernet, значительно замедлило внедрение Cat 6.

Как и для всех других типов кабелей EIA / TIA по витой паре, длина отдельных кабелей Cat 6 ограничена максимальной рекомендуемой длиной 100 метров для нормальной скорости соединения. Как упоминалось ранее, кабели Cat 6 поддерживают соединения 10 Gigabit Ethernet, но на расстоянии в 2 раза меньше.

Ограничения кабелей Ethernet

Максимальная длина одного кабеля CAT5 до затухания составляет 98,76 метров. Для CAT6 эта величина может подниматься примерно до 213,36 метров. Кабели Ethernet могут быть длиннее, но они могут страдать от потери сигнала, особенно если они проходят вблизи электрических приборов.

Длина кабеля Ethernet немного отличается, например, если мы говорим о тонком 10base 2 и о толстом 10 base 5. Первый должен быть не длиннее 182 метров, а второй может иметь длину до 500 метров.

Несколько различных типов разъемов RJ-45 служат для разных целей. Один тип, предназначенный для использования с гибкими кабелями, обычно несовместим с жёсткими кабелями. Разъемы RJ-45 других типов могут работать как с гибкими, так и с жёсткими кабелями.

Две жилы одного цвета используются для передачи (линия Tx), а две другого — для приема сигнала (линия Rx).

Отличия ФТП кабеля от ЮТП

Важно! Попадание помех на кабель, передающий аналоговый сигнал, на первый взгляд может быть незаметным. Однако в измерительных цепях сторонние наводки приводят к погрешностям. Поэтому лучше использовать экран для дополнительной защиты от помех.

Наличие экранирующей фольги работает и в обратную сторону. Она помогает снизить помехи, испускаемые самой витой парой ftp во внешнюю среду. Тем самым уменьшается общий электромагнитный фон, и создаётся возможность работы вблизи линии более чувствительного к помехам оборудования.

Таким образом, экран не только защищает сам кабель, но и находящееся рядом с ним оборудование. Дополнительно фольга выполняет функцию механической защиты, ведь, в отличие от поливинилхлорида, она не трескается от перепада температур и солнечных лучей. Такое свойство крайне необходимо при уличной прокладке.

Без UTP линий невозможен век цифровых технологий. Благодаря данным кабелям, люди способны непрерывно обмениваться информацией. При этом передача данных происходит на немыслимых 10 лет назад скоростях, а о существовании помех практически можно забыть.

Среди типичного примера использования четырёхпарного провода — задача, как к розетке подключить витую пару (подсоединить сеть). В таких ситуациях лучше использовать одножильный кабель, состоящий из 4 скруток.

Установка двух коннекторов на один патч-корд

С помощью одного восьмижильного кабеля можно подсоединить к сети сразу 2 компьютера, если выделить по 4 провода или 2 скрутки на каждый. Данные по такому соединению будут передаваться со скоростью до 100 mbit/s, чего вполне достаточно для несильно загруженных домашних или офисных ЛВС.

Такая специфика связана со схемой подключения. Собственно существует три варианта:

Как удлинить провод для интернета

В процессе реорганизации домашнего пространства, например, перестановки компьютера на новое место, длины обжатого сетевого кабеля для интернета может быть не достаточно. Рассмотрим варианты, как быстро и правильно удлинить провод для интернета:

Использовать джойнер. Так называется специальный соединитель витой пары, имеющий 2 отверстия, в которые с обеих сторон вставляются разъемы кабеля. Этот способ максимально дешевый, простой, надежный и эффективный.
1. Можно установить роутер, который имеет несколько гнезд для включения кабеля для интернета и комплектуется готовым патч-кордом. В стационарный лептоп, в этом случае, можно установить небольшой адаптер Wi-Fi.
2. Подключить новый кабель нужной протяженности. Самостоятельно скрутить сетевой кабель, не используя инструменты для обжима. Это вариант имеет ряд существенных недостатков, например, скорость соединения, скорее всего, существенно упадет, также возрастает вероятность возникновения короткого замыкания.

2023 © Комплексные поставки электротехнической продукции. Цены и наличие указанные на сайте не являются публичной офертой.

Автор:

СИП 4х16 относится к проводниковым изделиям, широко используемым для обустройства веток от воздушных.

Владельцы жилья в многоквартирном доме (МКД) должны понимать, что такое ОДН, и что входит в эту статью.

Трансформатор – это прибор, который пропускает через себя электрический ток, меняя его характеристики.

Каждый мастер по ремонту и установке электрооборудования знает, что электрический ток является источником.

Эту продукцию применяют для создания информационных и других сигнальных линий. Кабель кспв используют.

Известно, что ежемесячное начисление счётов за потреблённую электрическую энергию в современных системах.

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Зачем нужно скручивание?

Витая пара (компьютерный провод в локальной сети) пользуется популярность благодаря устойчивости к электромагнитным помехам. Это становится возможным благодаря двум факторам:

Таким образом, помехи равномерно влияют на проводники в скрутке, а также снижаются взаимные наводки в процессе передачи сигнала.

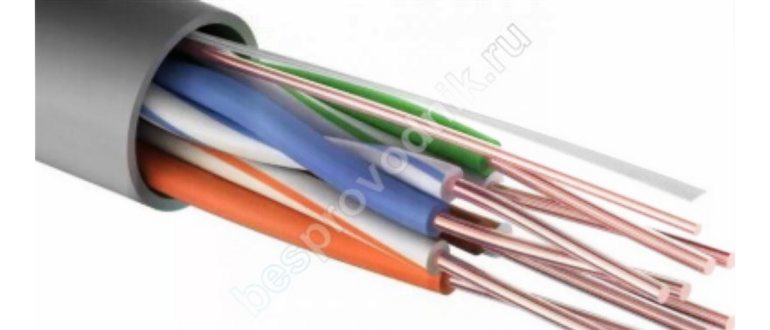

Конструкция и описание кабеля для интернета

Поскольку витая пара может эксплуатироваться в чрезвычайно разнообразных условиях, а также требовать соблюдения специфических технических характеристик, разработано большое количество ее разновидностей. Это позволяет максимально правильно подобрать провод для интернета под конкретную задачу.

Как видно на рисунке, среди типов витой пары выделяют UTP, FTP, STP, S/FTP, U/STP, S/STP SF/FTP, а также другие. Основные различия кабелей по данной классификации:

• отсутствие защитного экрана (наименование провода содержит UTP),
• индивидуальный фольга-экран для пар для защиты от электропомех, а также воздействия внешних разрушающих факторов (FTP),
• наличие общего фольга-экрана, специальной защитной металлической оплетки или же металлизированной ленты (S/UTP),
• комбинация индивидуального/общего экрана для максимальной физической защиты и минимизации влияния помех (SF/FTP).

Кроме особенностей конструкции кабель для интернета классифицируется по категориям (1-7), которые «говорят» о количестве витков на определенной протяженности изделия и определяют его эффективную пропускную способность.

Для получения более полной информации о категориях витой пары рекомендуем посмотреть видео и ознакомиться с данными, приведенными в таблице ниже.

улучшенная спецификация кат. 5, имеет более низкую стоимость и меньшую толщину

в разработке. Полностью совместим с кабелем для интернета кат. 6а. До 40 Гбит/с при использовании 8P8C. Общий и/или индивидуальный экраны (F/UTP, U/FTP, F/FTP, S/FTP)

К наиболее распространенным и популярным категориям витой пары относятся 5, 5е, 6 и 6а. Для подключения к мировой или локальной сети обычно применяется 2 или 4 парный провод для интернета UTP 5 или 5е категорий.

Существуют также отдельные стандарты, применимые при прокладке СКС, причём для структурированных кабельных систем требования намного жёстче.
