В наше время интернет-соединение является одной из самых неотъемлемых частей нашей жизни. Нередко возникает ситуация, когда коннектор сетевого кабеля, подключенного к роутеру или модему, неисправен или оказывается старым и нуждается в замене. В таком случае нет необходимости вызывать специалиста, эту простую операцию можно выполнить своими руками.

Перед тем как начать процесс смены коннектора необходимо убедиться в правильности выбора нового коннектора. Коннекторы бывают различных типов и стандартов, поэтому важно знать, какой коннектор соответствует вашему кабелю и оборудованию. Для этого можно обратиться к руководству пользователя или обратиться за консультацией к специалисту в магазине электроники.

После того, как новый коннектор подобран, можно приступать к замене. В процессе обжима необходимо строго соблюдать следующие шаги: 1) обрезать изолирующую оболочку кабеля, оставив проводники в нужной длине; 2) аккуратно удалить внешнюю оплетку, чтобы проводники были свободны; 3) оголить провода на несколько сантиметров и сформировать нужно количество пар; 4) правильно вставить провода в контакты коннектора в соответствии с цветовой маркировкой; 5) обжать контакты коннектора с помощью специального инструмента; 6) проверить правильность выполненной работы.

Следует помнить, что правильность сборки и обжима коннектора напрямую влияет на качество интернет-соединения, поэтому необходимо уделить этому процессу должное внимание и следовать инструкции каждого шага.

После завершения процесса замены коннектора необходимо проверить его работоспособность. Это можно сделать, подключив кабель к роутеру или модему и проверив соединение. Если сигнал стабильный и скорость соответствует вашим ожиданиям, значит, замена была выполнена успешно. В случае проблем необходимо еще раз проверить правильность выполненных действий или проконсультироваться с специалистом.

Необходимые инструменты и материалы

Перед тем как приступить к замене коннектора интернет-кабеля, следует подготовить необходимые инструменты и материалы. Ниже приведен список того, что потребуется:

• Кабель: выберите кабель правильного типа и длины в соответствии с вашими потребностями. Убедитесь, что кабель правильно обозначен и соответствует требуемым характеристикам.
• Проверить кабель: перед тем как приступить к установке нового коннектора, убедитесь, что кабель не имеет повреждений или обрывов. Для этого можно воспользоваться тестером кабеля, который позволит проверить его работоспособность.
• Инструменты для обжима: для установки нового коннектора потребуется специальный инструмент — обжимной инструмент. Убедитесь, что у вас есть правильный тип обжимного инструмента для выбранного коннектора.
• Новый коннектор: выберите коннектор, совместимый с вашим кабелем и обжимным инструментом. Обратите внимание на тип коннектора (например, RJ45 для сетевого кабеля) и удостоверьтесь, что он соответствует вашим требованиям.
• Другие инструменты: помимо обжимного инструмента, для замены коннектора могут потребоваться следующие инструменты: стриппер (для снятия изоляции с кабеля), нож для разделения кабеля, пинцет (для манипуляции с проводами).

Подготовка к замене коннектора

Перед тем как приступить к замене коннектора интернет-кабеля, необходимо провести некоторые подготовительные работы. Важно убедиться в правильности выбора нового коннектора и проверить состояние и целостность кабеля.

Выбор коннектора обжима

Прежде всего необходимо выбрать правильный коннектор обжима для замены. На рынке существует несколько типов коннекторов, которые подходят для различных типов кабелей. Например, для витой пары следует выбирать RJ-45 коннектор, для коаксиального кабеля — BNC коннектор и т.д. Также важно выбрать коннектор согласно стандартам используемой технологии (например, CAT5, CAT6 и т.д.).

Проверка состояния кабеля

Прежде чем заменить коннектор, необходимо проверить целостность и правильность работы существующего кабеля. Визуально осмотрите весь кабель и обратите внимание на наличие повреждений, обрывов или изломов. Также стоит убедиться в правильности установленных соединений и надежности крепления кабеля.

Для проверки соединения и проводимости кабеля можно использовать тестер кабеля или специальные программы и утилиты на компьютере. Эти инструменты помогут убедиться в том, что кабель работает должным образом и не требует замены.

Как проверить правильность выбора коннектора

После выбора нового коннектора и определения его совместимости с кабелем, необходимо убедиться в правильности сделанного выбора. Для этого можно проконсультироваться с инструкцией по обжиму данного коннектора или проконсультироваться с профессионалом в данной области.

Пошаговая инструкция по замене коннектора

Шаг 1: Проверьте состояние сетевого кабеля

Перед тем, как начать замену коннектора, убедитесь, что сетевой кабель действительно нуждается в замене. Проверьте его внешний вид и состояние: наличие повреждений, изломов или перекручиваний.

Шаг 2: Подготовьте инструменты и материалы

Для замены коннектора вам понадобятся следующие инструменты и материалы:

• Нож-обрезчик для кабелей;
• Обжимной инструмент;
• Новый сетевой коннектор;
• Отвертка (может понадобиться, в зависимости от типа коннектора).

Шаг 3: Обрежьте и подготовьте конец кабеля

Используя нож-обрезчик, аккуратно обрежьте около 2-3 сантиметров от изолирующей оболочки сетевого кабеля. Убедитесь, что обнаженные провода находятся в хорошем состоянии и не повреждены.

Шаг 4: Подготовьте коннектор

Вставьте сетевой коннектор в обжимной инструмент и убедитесь, что он плотно и надежно закреплен.

Шаг 5: Подключите провода и обжимайте коннектор

Посмотрите на схему подключения проводов для выбранного вами типа коннектора. Вставьте обнаженные провода в соответствующие пазы коннектора в нужном порядке. Затем, используя обжимной инструмент, аккуратно обжимайте коннектор.

Шаг 6: Проверьте подключение

После обжатия коннектора, проверьте подключение. Для этого можете использовать сетевой тестер или просто подключить сетевой кабель к устройству и проверить стабильность соединения.

Шаг 7: Зафиксируйте коннектор

Если подключение прошло успешно, надежно закрепите коннектор на сетевом кабеле, используя специальные крепежные заклепки или термоусадочную трубку.

Шаг 8: Повторите процесс при необходимости

Повторите все шаги выше для каждого коннектора сетевого кабеля, которые требуется заменить.

Следуя этой пошаговой инструкции, вы сможете заменить коннектор интернет-кабеля своими руками без проблем и настроить стабильное соединение в домашних условиях.

Проверка правильности обжима сетевого кабеля

Правильность обжима сетевого кабеля является важным аспектом при установке и настройке сети. Неправильно обжатый кабель может привести к потере сигнала, интерференции и другим проблемам в работе сети. Поэтому необходимо проверить правильность обжима сетевого кабеля перед его использованием.

Как проверить правильность обжима сетевого кабеля:

1. Визуальная проверка. Осмотрите разъем и кабель для выявления явных дефектов, таких как обломанные или поврежденные провода.
2. Проверка обжима. Отсоедините разъем от сетевого кабеля и осмотрите срезы проводов. Они должны быть ровными и отсутствовать повреждения. Провода должны быть обжаты ровно до конца разъема.
3. Проверка проводов. Используйте тестер проводов или мультиметр для проверки непрерывности сигнала через каждый провод в кабеле. Провода должны быть правильно подключены и сигнал должен проходить без помех.
4. Проверка соединения. Подключите обжатый кабель к сетевому устройству, например, компьютеру или маршрутизатору. Убедитесь, что сеть подключена и работает корректно. Если возникают проблемы с соединением или скоростью передачи данных, возможно, кабель был неправильно обжат.

В случае обнаружения проблем с правильностью обжима сетевого кабеля, рекомендуется заменить разъем и повторно обжать кабель. Неправильно обжатый кабель может привести к неполадкам в работе сети и потере сигнала.

Популярные поломки и неисправности сотовых телефонов

Как правильно обжимать кабель для Интернета?

Чтобы все сделать хорошо, с минимальными затратами времени и усилий, все же необходим специальный инструмент. Нам потребуется:

1. Обжимные клещи. Я сторонник того, что без них не обойтись:
2. Инструмент для обрезки проводов:

Еще нам потребуется сам кабель категории не ниже пятой и и некоторый запас разъемов RJ-45 ( «стекляхи») , у меня есть несколько штук:

Приступим. Я уже обжал один конец шнура и если повернуть разъем «язычком» наружу мы увидим, как провода расположены в самом разъеме. Прямой обжим выглядит так:

Первое, что делаем — это обрезаем изоляцию интернет кабеля примерно в трех сантиметрах от конца:

Затем нужно расплести провода согласно схеме (слева на право) желто-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, бело-коричневый, коричневый. Это самый трудоемкий и тщательный момент во всем этом деле.

После того, как провода выбраны, их все необходимо ровна обрезать:

Сверяем внимательно правильность расположения проводов по схеме; если нужно ровням еще, но так, чтобы лишнего не обрезать. Затем повернув RJ-45 язычком наружу вставляем провода в разъем до упора, так чтобы не нарушить их расположение:

После вытаскиваем провода обратно из разъема для проверки; убеждаемся что порядок расположения не нарушен.

Если какой либо из проводов «выскочил», выглядит короче чем остальные, то обязательно добиваемся того, чтобы все провода стали одинаковой длинны. Это критически важно!

Если у Вас получилось хорошо, тогда АККУРАТНО вставляем опять наши провода в разъем до упора. Осматриваем на прозрачном торце — все концы плотно прилегают? Берем клещи и только сейчас обжимаем.

Для проверки готового кабеля достаточно подсоединить его, но если Вы планируете регулярно заниматься этим делом (на работе, выезде и т.д. рекомендую приобрести специальный прибор (BNC индикатор). Он здорово помогает и незаменим при прокладке локально-вычислительных сетей.

На такой случай есть простая инструкция, как заменить джек RJ45 с помощью отвёртки в домашних условиях.

Как обжать интернет кабель в домашних условиях

Обжать кабель для интернета своими руками может понадобиться по разным причинам.

В каких-то случаях требуется заменить сломанный наконечник на проводе провайдера, потому что он износился.

Кто-то пытается подключить ПК к роутеру, с помощью витой пары. Некоторые ищут эту информацию, когда желают создать локальную сеть у себя дома.

В любом случае прежде чем переходить к самому процессу построения сети или ремонта провода, необходимо понять некоторые вещи.

• Каких видов бывает витая пара и что это такое. Иначе, как разобраться какой провод нужно купить?
• Что требуется для обжимки кабеля? Нужно понимать какие коннекторы и инструменты сейчас используются.
• Какие виды обжимки бывают? От того для каких целей надо обжать кабель и зависит вид обжимки.
• Как обжать кабель для интернет в домашних условиях? Наверняка не все обычные пользователи хранят дома специальное оборудование.

Прочитав эту информацию, вы можете быть уверены, что процесс обжимки витой пары станет простым и понятным. Вы с лёгкостью сможете восстановить своё интернет-соединение или объединить домашние компьютеры в локальную сеть.

Категории по пропускной способности

Витая пара также делится на категории, в зависимости от её пропускной способности.

Для создания домашней локальной сети достаточно использовать cat 5 или 5e. В офисах компаний обычно используются 5, 5e, реже 6, 6a, а 7 и 7а.

• Cat 5 — пары работают с частотой до 100 мгц, пропускают до 100 мегабит в секунду;
• Cat 5e — пары с рабочей частотой до 125 мгц, пропускает до 1 тыс. мегабит в секунду (1 гигабит в секунду).;
• Cat 6 и Cat 6a — пары работают с частотой 250 и 500 мгц соответственно, могут пропускать до 10гигабит в секунду;
• Cat 7 и 7a — пары работают с частотой 600 и 1200 мгц соответственно, могут пропускать до 100 гигабит в секунду.

Самой популярной из них на момент написания статьи является витая пара FTP Cat 5e, потому что она может пропускать данные со скорость до 1 гигабит/сек и при этом достаточно дешёвая. Именно этот кабель стоит приобретать для создания локальной компьютерной сети или подключения ПК к роутеру.

Актуальный ассортимент сетевых коннекторов можно посмотреть на странице https://lan-art.ru/catalog/komponenty-sks/konnektory-skotchloki/ .

Подготовка к обжиму

Прежде чем приступать к обжиму, необходимо снять изоляционный материал с одного из концов витой пары. Для удобства достаточно убрать 2-3 сантиметра.

Под изоляцией мы обнаруживаем 8 цветных проводов. Их нужно расположить в определённом порядке — прямом или перекрёстном. Выбор зависит от того, как будет использоваться кабель. Простая проверка:

• Прямое обжатие используется для соединения активного и пассивного устройства. Например, для подключения компьютера к маршрутизатору. Это самый популярный способ. К вашему роутеру или сетевой карте компьютера тоже подключен интернет-кабель с прямым обжатием.
• Перекрестное обжатие (кроссовер) используется для соединения однотипного сетевого оборудования: компьютера с компьютером или маршрутизатора с маршрутизатором. Этот способ применяется намного реже

При прямом обжиме провода с обеих сторон кабеля располагаются в одинаковом порядке. Они должны выглядеть так: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый.

Когда очевидно, что дальше провода уже продвинуть нельзя, нужно их закрепить. Вставляем коннектор в обжимные клещи до упора. С силой сжимаем их рукоятки — ножи войдут в коннектор и продавят контакты.

На этом обжим витой пары на 8 жил завершён. Повторяем операцию для второго конца витой пары, после чего можно подключать кабель к роутеру или компьютеру и проверять его работоспособность.

Вопрос перед обжатием — что и с чем будем соединять по сетевому кабелю?

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Для того, чтобы понять, как действовать, во время работы держите перед глазами следующую схему:

Что такое обжим витой пары и как его делать

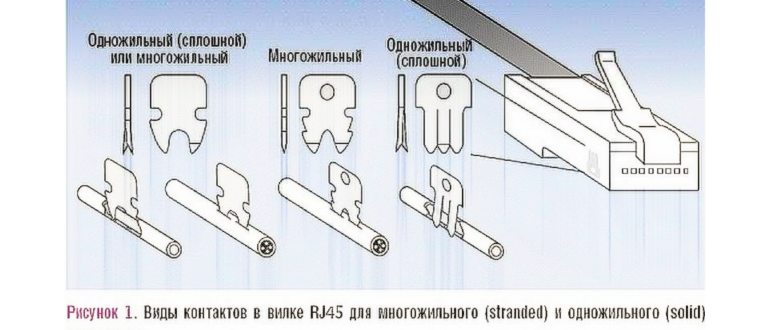

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.
https://www.youtube.com/watch?v=rNNckAnvFX4

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.
